Description

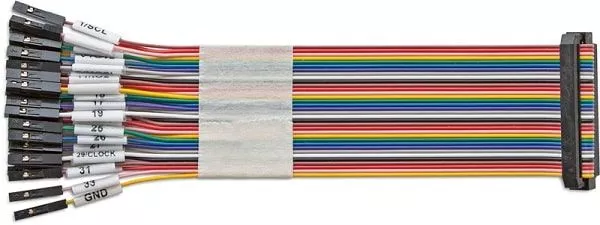

Le câble split 34 pins est la solution idéale pour connecter des pins individuels de la plateforme Promira à ton projet
Si les connecteurs à sertir ne conviennent pas à ton application, des pinces sont disponibles sur le câble grapper 34 pins (TP510510).
Si aucune tête 34 pins n'est intégrée par défaut dans ton projet embarqué, ce câble est nécessaire pour l'alimentation supplémentaire. (En plus des 100mA déjà disponibles via les broches 4 et 6, les broches 22 et 24 offrent 100mA supplémentaires). Si tu utilises les fonctionnalités avancées comme eSPI, Dual ou Quad I / O SPI de la Promira Serial Platform, le câble split 34 pins est également nécessaire.
Spécifications techniques
Spécification de la broche | I2C/SPI | eSPI | MDIO |
---|---|---|---|
#1 | SCL/SS1/GPIO-0 | Alerte#-0 | |
#2 | GND | GND | GND |
#3 | SDA/SS2/GPIO-1 | CS2/Alert#-1 | |
#4 | VTGT1 | VTGT1 | VTGT1 |
#5 | MISO/GPIO-2 | IO1 | MDIO |
#6 | VTGT2 | VTGT2 | VTGT2 |
#7 | SCK/GPIO-3 | SC1 | MDC |
#8 | MOSI/GPIO-4 | IO0 | |
#9 | SS0/GPIO-5 | CS0 | |
#10 | GND | GND | GND |
#11 | IO2/GPIO-6 | IO2 | |
#12 | GND | GND | GND |
#13 | IO3/GPIO-7 | IO3 | |
#14 | SS4/GPIO-8 | CS1 | |
#15 | SS3/GPIO-9 | eSPI Réinitialisation#-0 | |
#16 | GND | GND | GND |
#17 | TBD | TBD | |
#18 | GND | GND | GND |
#19 | TBD | TBD | |
#20 | TBD | TBD | |
#21 | TBD | TBD | |
#22 | VTGT3/VLVL1 | VTGT3/VLVL1 | VTGT3/VLVL1 |
#23 | TBD | TBD | |
#24 | VTGT4/VLVL2 | VTGT4/VLVL2 | VTGT4/VLVL2 |
#25 | TBD | TBD | |
#26 | TBD | TBD | |
#27 | TBD | TBD | |
#28 | GND | GND | GND |
#29 | TBD | TBD | |
#30 | GND | GND | GND |
#31 | TBD | TBD | |
#32 | TBD | TBD | |
#33 | TBD | TBD | |
#34 | GND | GND | GND |
