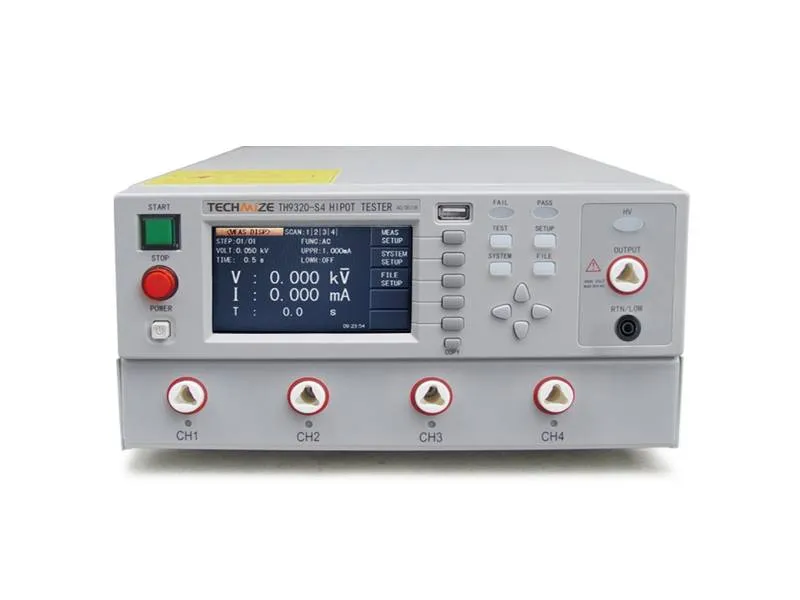

Testeur Hipot compact à 4 canaux, AC 0,05-5 kV/DC 0,05-6 kV et test d'isolation, idéal pour les tâches de test avec un nombre modéré de canaux.
Tarifs dégressifs sur demande !
1 419,00 € net
1 688,61 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie 2 ans
Description
La série TH9320-S sont des testeurs modulaires Hipot/Safety avec une résistance à la tension AC/DC et une fonctionnalité de test d'isolation dans un boîtier compact et léger. Disponibles en tant que TH9320-S4 (4 canaux) et TH9320-S8 (8 canaux), ils offrent des séquences de test programmables pour les tensions d'attente AC et DC ainsi que le test d'isolation, la décharge rapide et la détection ARC, adaptés aux bancs d'essai d'automatisation dans la fabrication et le laboratoire.Caractéristiques
- Résistance à la tension AC/DC : AC 0,05-5,00 kV (±2% reading+5 digits), DC 0,05-6,00 kV (±2% reading+5 digits)
- Test d'isolation : tension de test 0,10-1,00 kV, plage de résistance 1 MΩ-9.999 MΩ avec décharge automatique à la fin du test
- Balayage multi-canaux : Interface intégrée pour 4 canaux (TH9320-S4) ou 8 canaux (TH9320-S8), programmable pour des tests parallèles et des tests rapides en plusieurs points
- Affichage & utilisation : écran TFT LCD 480×272 avec affichage à matrice de points, clavier numérique et GUI claire
- Décharge rapide & détection ARC : décharge automatique après les tests DC ; détection ARC en plusieurs étapes
- Niveaux de sensibilité (AC/DC 1-9 niveaux)
- Séquences de test programmables : jusqu'à 20 étapes de test par programme, 5 groupes de mémoire pour la gestion des séquences
- Temporisation : temps d'élévation de la tension et durée du test réglables jusqu'à 999,9 s, temps d'attente pour le test d'isolation jusqu'à 999,9 s, précision temporelle ±(1%+0,1 s)
- Interfaces : HANDLER standard, RS232, USB Device/Host pour communication PC et intégration d'automatisation
- Fonctions de sécurité : OVP/OCP/OTP/OPP, détection de court-circuit à la terre, verrouillage du clavier, affichage PASS/FAIL avec signal acoustique
- Gestion complète des accessoires : mise à jour du firmware USB, sauvegarde des fichiers de test sur clé USB
- Design compact : 280 × 89 × 428 mm, environ 10 kg, peu encombrant pour les environnements de laboratoire et de production
Applications
- Tests de sécurité et Hipot sur les appareils électroménagers, les transformateurs, les composants électroniques et les circuits imprimés
- Tests d'isolation de matériaux et de modules dans la recherche et l'assurance qualité
- Systèmes de test automatisés dans les lignes de production avec plusieurs canaux de test, par ex. test de composants avec interface de scanner intégrée
- Laboratoires de développement et bancs d'essai pour les tests HV et d'isolation, par ex. dans l'automobile, la technique médicale, la production électronique
Spécifications techniques
| Modèle |  TH9320-S4 | TH9320-S8 |
|---|---|---|
| Gamme de tensions AC | 0,05-5,00 kV ±(2% Reading+5 Digits), 50/60 Hz | 0,05-5,00 kV ±(2% Reading+5 Digits), 50/60 Hz |
| Gamme de tensions DC | 0,05-6,00 kV ±(2% Reading+5 Digits) | 0,05-6,00 kV ±(2% Reading+5 Digits) |
| Plage de mesure du courant AC | 0,000-20,00 mA ±(2% Reading+2 Digits) | 0,000-20,00 mA ±(2% Reading+2 Digits) |
| Plage de mesure du courant DC | 0-10,00 mA ±(2% Reading+2 Digits) | 0-10,00 mA ±(2% Reading+2 Digits) |
| Tension de test d'isolation | 0,10-1,00 kV ±(2% Reading+2 V) | 0,10-1,00 kV ±(2% Reading+2 V) |
| Résistance au test d'isolation | 1 MΩ-9.999 MΩ ; 500-1000 V : 1 MΩ-1000 MΩ ±(5%+2 digits) ; 1000-9999 MΩ ±(10%+2 digits) | 1 MΩ-9.999 MΩ ; 500-1000 V : 1 MΩ-1000 MΩ ±(5%+2 digits) ; 1000-9999 MΩ ±(10%+2 digits) |
| Détection ARC | AC/DC, 1-9 niveaux de sensibilité | AC/DC, 1-9 niveaux de sensibilité |
| Memory | 5 groupes, jusqu'à 20 pas chacun | 5 groupes, jusqu'à 20 étapes chacun |
| Augmentation/durée de la tension | 0,1-999,9 s (RISE) ; 0,2-999,9 s Temps de test ; Temps d'attente IR 0,2-999,9 s | 0,1-999,9 s (RISE) ; 0,2-999,9 s Temps de test ; Temps d'attente IR 0,2-999,9 s |
| Écran | 480×272 TFT-LCD | 480×272 TFT-LCD |
| Interfaces | HANDLER, RS232, USBDRV (PC), USBHOST | HANDLER, RS232, USBDRV (PC), USBHOST |
| Canaux de balayage | 4 canaux | 8 canaux |
| Dimension (L×H×P) | 280×89×428 mm | 280×89×428 mm |
| Poids | ≈10 kg | ≈10 kg |
| Précision temporelle | ±(1%+0,1 s) | ±(1%+0,1 s) |
