Testeur Hipot avancé avec 5 kV/20 mA AC et 6 kV/10 mA DC ainsi que des fonctions IR et OS, idéal pour des exigences de courant plus élevées lors de tests parallèles.
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Description

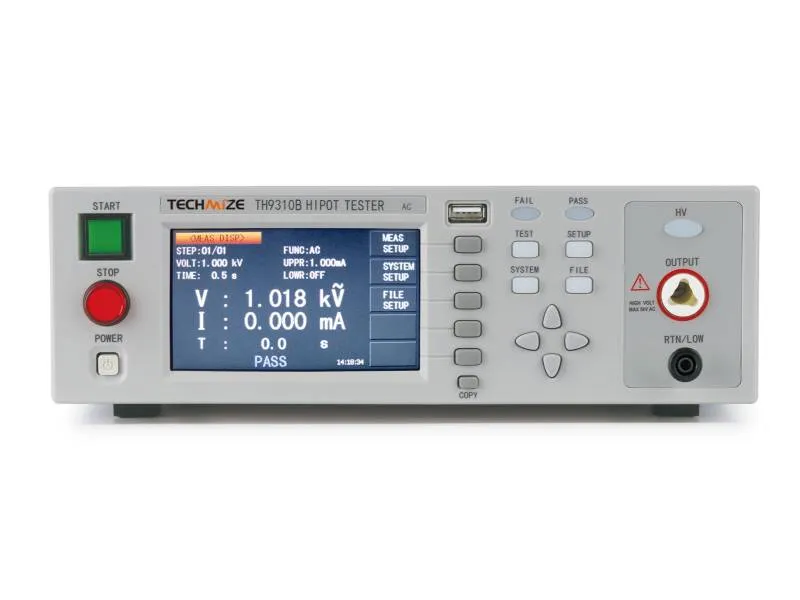

La série TH9310/TH9320 sont des testeurs Hipot/Safety monophasés avec résistance à la tension AC/DC ainsi que fonction de test d'isolation, compacts et légers pour une utilisation en laboratoire et en production. Le TH9310 offre AC 5 kV/10 mA et DC 6 kV/5 mA, le TH9320 AC 5 kV/20 mA et DC 6 kV/10 mA, chacun avec des séquences de test programmables, une décharge rapide et des interfaces complètes.Caractéristiques
- Quatre fonctions de test : Tension AC à l'écoute, tension DC à l'écoute, résistance à l'isolation (IR) et contrôle ouvert/court
- Test d'isolation : 0,10-1,00 kV, plages de résistance 1 MΩ-9.999 MΩ avec décharge automatique à la fin du test ; précision typ. ±(5 % reading + 2 digits) dans la plage 500-1000 V, ±(10 % reading + 2 digits) au-dessus
- Arc Detection & Discharge : décharge automatique après le test DC ; détection ARC à plusieurs niveaux de sensibilité AC/DC
- Programmation et mémoire : jusqu'à 5 programmes/étapes de test (selon le modèle), typiquement 5 groupes × jusqu'à 20 ou 50 étapes (selon la version du firmware)
- Écran & utilisation : TFT-LCD à matrice de points 480×272, clavier numérique et touches programmables pour un guidage intuitif par menu
- Interfaces : RS232, USB hôte/dispositif, HANDLER/PLC, GPIB/LAN en option avec protocole SCPI/Modbus pour l'intégration d'automatisation
- Fonctions de sécurité : OVP, OCP, OPP, OTP, détection de court-circuit à la terre, Key-Lock, affichage PASS/FAIL avec signal sonore
- Temporisation : temps de montée/descente de tension et durée de test réglables 0,1-999,9 s, temps d'attente pour IR 0,2-999,9 s, précision temporelle ±(1 % + 0,1 s)
- Design robuste et compact : dimensions environ 280×89×428 mm, poids TH9310 ≈13 kg, TH9320 ≈15 kg, faible encombrement
- Design de sortie linéaire : faible distorsion de la forme d'onde (<3%) et contrôle de sortie stable pour des résultats de test fiables
Applications
- Tests de sécurité : Tests de claquage et d'isolation sur les appareils électroménagers, les transformateurs, les composants électroniques, les circuits imprimés et les composants HT
- Lignes de production automatisées : Intégration dans les bancs d'essai via HANDLER/PLC/USB/RS232, multitest à grande vitesse (Open/Short Check avant le test HV)
- Laboratoire & développement : vérification de la conception, assurance qualité, recherche et formation dans le domaine des tests d'isolation et de rupture
- Tests préliminaires CEM/EMI : test préliminaire de l'isolation des composants dans des conditions de test variables
- Test de matériaux : test d'isolation de matériaux et de composants pour la résistance et le comportement de claquage
Spécifications techniques
| Modèle |  TH9310B | TH9320/20 |
|---|---|---|
| Gamme de tensions AC | 0,05-5,00 kV ±(2% Reading + 5 Digits) | 0,05-5,00 kV ±(2% Reading + 5 Digits) |
| Plage de mesure du courant AC | 0,000-10,00 mA ±(2% Reading + 2 Digits) | 0,000-20,00 mA ±(2% Reading + 2 Digits) |
| Plage de tension DC | 0,05-6,00 kV ±(2% Reading + 5 Digits) | 0,05-6,00 kV ±(2% Reading + 5 Digits) |
| Plage de mesure du courant DC | 0 µA-5,00 mA ±(2% Reading + 2 Digits) | 0 µA-10,00 mA ±(2% Reading + 2 Digits) |
| Tension de test d'isolation | 0,10-1,00 kV ±(2% Reading + 2 V) | 0,10-1,00 kV ±(2% Reading + 2 V) |
| Résistance au test d'isolation | 1 MΩ-9.999 MΩ (Auto/Fix) ; 500-1000 V : ±(5%+2 digits) ; 1000-9999 MΩ : ±(10%+2 digits) | 1 MΩ-9.999 MΩ ; précision comme TH9310 |
| Détection ARC | AC/DC, étapes 1-9 | AC/DC, étapes 1-9 |
| Écran | 480×272 dot-matrix TFT-LCD | 480×272 matrice de points TFT-LCD |
| Interfaces | RS232, USB hôte/dispositif, HANDLER ; en option GPIB/LAN (SCPI/Modbus) | RS232, USB hôte/périphérique, HANDLER ; GPIB/LAN (SCPI/Modbus) en option |
| Memory | 5 groupes × jusqu'à 20-50 étapes | 5 groupes × jusqu'à 20-50 étapes |
| Dimensions (L×H×P) | 280×89×428 mm | 280×89×428 mm |
| Poids | ≈13 kg | ≈15 kg |
| Précision temporelle | ±(1%+0,1 s) | ±(1%+0,1 s) |
