Testeur Hipot AC/DC compact 0,05-5 kV/0,05-6 kV sans sortie flottante et plage de mesure AC 40 mA comme le TH9110A, pour les tâches de test modérées.
Tarifs dégressifs sur demande !
2 889,00 € net
3 437,91 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie 2 ans
Description

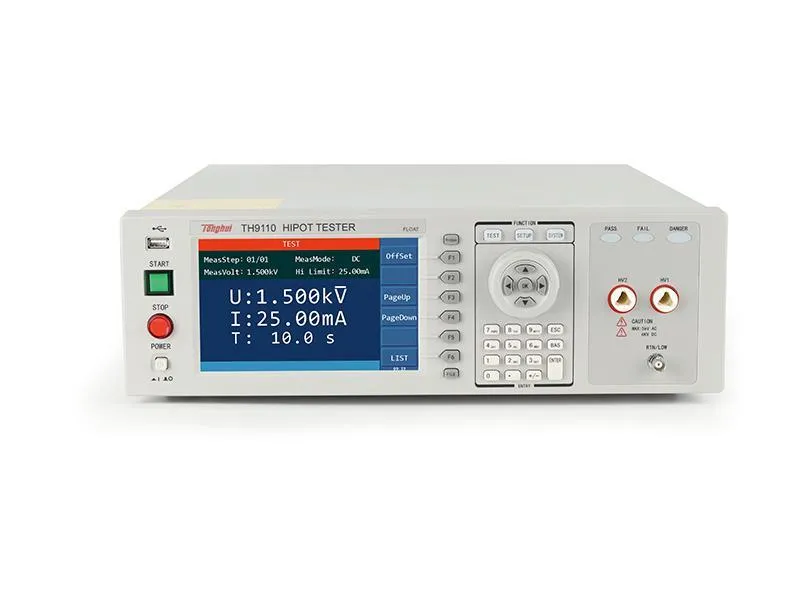

La série TH9110/TH9110A/TH9111/TH9111A sont des testeurs d'isolement et de hipot AC/DC monophasés de Tonghui avec des séquences de test programmables (tenue en tension AC/DC, test d'isolement, test OSC), une interface utilisateur TFT-LCD et des fonctions de sécurité complètes pour les systèmes de test automatisés.Caractéristiques
- 7″ TFT-LCD (800×480) avec interface utilisateur en chinois/anglais et clavier numérique pour une utilisation intuitive
- Avec des tests de rigidité diélectrique AC 0,05-5 kV et DC 0,05-6 kV, précision ±1%, résolution 2 V
- Plages de mesure du courant AC/DC : TH9110 & TH9111 : AC 0,001-120 mA (≤4 kV) ou 0,001-100 mA (>4 kV), DC 0,0001-25 mA ; TH9110A & TH9111A : AC 0,001-40 mA, DC 0,0001-20 mA, précision de mesure ±1% dans chaque cas
- Puissance de sortie : TH9110 & TH9111 : 500 VA (AC) ou 150 VA (DC à 6 kV) ; TH9110A & TH9111A : 200 VA (AC) ou puissance DC inférieure
- Tension de test d'isolation DC 0,05-5 kV, plage de résistance 0,1 MΩ-50 GΩ, résolution 0,1 MΩ, précision ±(1 % du point de consigne + 0,1 % FS)
- Fonction de décharge automatique après la fin du test (DC) et décharge rapide ; détection ARC AC 1-20 mA, DC 1-10 mA ; OSC (Open/Short-Check) avec entrée de capacité standard
- Fonctions de sécurité : Sortie flottante haute tension (TH9110 uniquement), détection de courant de fuite (<3 mA en cas de floating), OVP/OCP/OTP/OPP, Key-Lock, affichage PASS/FAIL avec signal sonore
- Mémoire : jusqu'à 100 fichiers de test avec jusqu'à 50 étapes chacun
- Interfaces : RS232, USB hôte/dispositif, HANDLER ; GPIB en option ; protocole SCPI/Modbus via USB/RS232/LAN
- Temps de montée/descente de tension rapide réglable (0,1-999,9 s) et temps de mesure et d'attente configurables
- Dimensions compactes 430×132×500 mm, design robuste, contrôle intelligent du ventilateur
Applications
- Tests Hipot et d'isolation automatisés sur les lignes de production (appareils électroménagers, luminaires, composants électroniques)
- Tests de sécurité sur les transformateurs, les moteurs et les appareils électriques (tests HV, tests d'isolation)
- Bancs d'essai dans l'automobile/les nouvelles énergies pour les composants HV
- Technique médicale et électronique industrielle, environnements de laboratoire et de développement pour les tests d'isolation et de claquage
- OSC-Check avant le test HV pour le contrôle des contacts (Open/Short) et l'analyse des composants avec de nombreux points de contrôle
- Recherche et laboratoire d'enseignement pour les tests de sécurité des matériaux et composants électriques
Spécifications techniques
| Comparaison des modèles | Sortie du canal | Affichage | Résolution | Précision de réglage | Précision de relecture |
|---|---|---|---|---|---|
 TH9110 | AC 0,05-5,00 kV/0,001-120 mA ; DC 0,05-6,00 kV/0,0001-25 mA ; AC 500 VA ; DC 150 VA | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz) ; DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
TH9110A | AC 0,05-5,00 kV/0,001-40 mA ; DC 0,05-6,00 kV/0,0001-20 mA ; AC 200 VA ; DC réduit en conséquence | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz) ; DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
TH9111 | AC 0,05-5,00 kV/0,001-120 mA ; DC 0,05-6,00 kV/0,0001-25 mA ; AC 500 VA ; DC 150 VA | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz) ; DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
TH9111A | AC 0,05-5,00 kV/0,001-40 mA ; DC 0,05-6,00 kV/0,0001-20 mA ; AC 200 VA ; DC réduit en conséquence | 4.3″ TFT-LCD | AC 0,1 V/0,1 Hz (<100 Hz)/1 Hz (≥100 Hz) ; DC 0,1 V | AC ±(0,3 % + 0,6 V) | AC ±(0,3 % + 0,6 V) |
