Testeur Hipot parallèle à 4 canaux jusqu'à 5 kV AC/6 kV DC, extensible via le scanner, plus compact pour les applications avec un nombre de canaux modéré.
Tarifs dégressifs sur demande !
7 219,00 € net
8 590,61 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1 semaine
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie 2 ans
Description

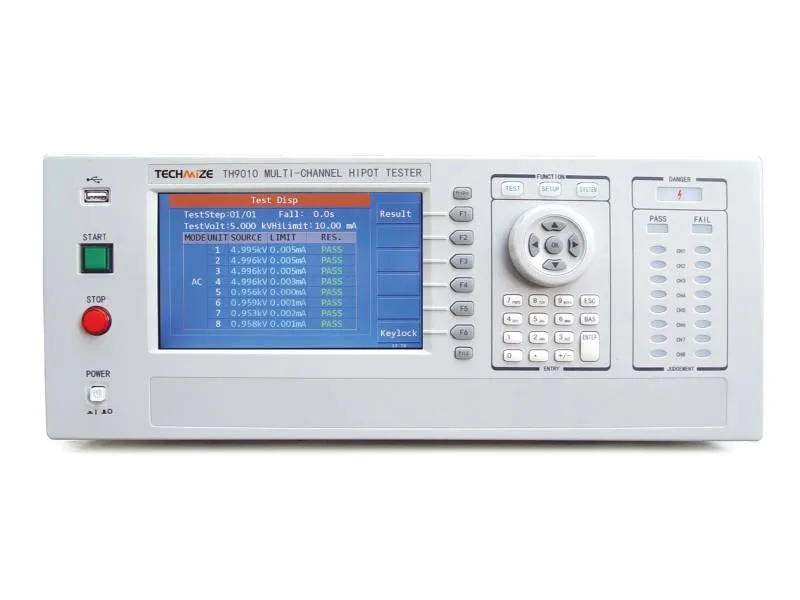

La série TH9010/TH9010A sont des testeurs modulaires multicanaux hipot/sécurité (Hipot Tester) de Tonghui, qui offrent des canaux de test parallèles (8 pour le TH9010, 4 pour le TH9010A) pour tester l'isolation en même temps. Les deux modèles disposent de séquences de test programmables (AC withstand, DC withstand, test d'isolation/résistance, Open/Short-Check), d'une interface utilisateur TFT-LCD et de fonctions de sécurité complètes pour les systèmes de test automatisés.Caractéristiques
- écran LCD TFT 7″ (800×480) avec interface utilisateur en chinois/anglais et clavier numérique pour une utilisation facile
- Sorties parallèles : TH9010 avec 8 canaux séparés, TH9010A avec 4 canaux séparés, chacun non interférant
- Extensible avec jusqu'à quatre scanners à 4 canaux par appareil de base (jusqu'à 128 canaux pour le TH9010)
- Fonctions de test :
- AC withstand voltage Test jusqu'à 5,00 kV AC (±2%)
- DC withstand voltage Test jusqu'à 6,00 kV DC (±2%)
- Test d'isolation/résistance d'insulation 0,10-1,00 kV (±2%) avec plage de mesure 0,1 MΩ-10 GΩ et précisions échelonnées ±(10% / ±20%)
- Contrôle ouvert/court via des modules scanners (contrôle des contacts)
- Fonctions de décharge rapide et de détection d'arc, temps de montée/descente et temps d'attente réglables (0,1-999,9 s)
- Fonctions de sécurité : Détection de court-circuit à la terre, verrouillage par clé, paramètres OVP/OCP/OPP/OTP, mécanismes de protection contre les chocs électriques
- Stockage : jusqu'à 100 fichiers de test (User Manual : 20 fichiers avec jusqu'à 20 étapes chacun ; Datasheet : 100 fichiers de test)
- Interfaces : Standard RS232, USB hôte/dispositif, interface HANDLER ; GPIB en option ; SCPI/Modbus via USB/RS232/LAN
- Fonctions de mesure : Mesure de la tension, du courant et de la résistance pendant les tests ; affichage de PASS/FAIL par canal ainsi que de l'état global
Applications
- Bancs d'essai automatisés dans les lignes de production (par ex. appareils électroménagers, luminaires, composants électroniques)
- Tests de sécurité pour transformateurs, moteurs et appareils électriques (par ex. tests HT, tests d'isolation)
- Automobile/nouvelles énergies pour les composants HV, la technologie médicale, l'électronique industrielle
- Environnements de laboratoire et de développement pour les tests de sécurité et d'isolation
- Les modules de scanners permettent des tests multicanaux pour les composants avec de nombreux points de contrôle (par ex. PCB, tests de modules)
Spécifications techniques
| Comparaison des modèles | Sortie du canal | Affichage | Résolution | Précision de réglage | Précision de la relecture |
|---|---|---|---|---|---|
 TH9010 | 8 canaux séparés (parallèles, non interférents) | 7″ TFT-LCD 800×480, clavier numérique | - | - | - |
TH9010A | 4 canaux séparés (parallèles, non interférents) | 7″ TFT-LCD 800×480, clavier numérique | - | - | - |
| Les deux | Extensible par scanner (jusqu'à 4×4 canaux, max. 128 canaux) | 7″ TFT-LCD 800×480, clavier numérique | - | - | - |
| Les deux | Withstanding Voltage AC/DC, test d'isolation, plage de résistance | 7″ TFT-LCD | - | - | - |
| Les deux | Plage de mesure du courant AC 0-10 mA ; DC 0-5 mA | 7″ TFT-LCD | - | - | - |
| Les deux | Détection d'arc 1-20 mA ; fonction de décharge ; temps de tension 0,1 s-999,9 s | 7″ TFT-LCD | - | - | - |
| Les deux | Temps de test AC/DC : 0,2-999,9 s ; temps d'attente IR : 0,2-999,9 s | 7″ TFT-LCD | - | ±(1 % + 0,1 s) | - |
| Les deux | Interfaces : RS232, USB, HANDLER ; GPIB en option ; SCPI/Modbus | 7″ TFT-LCD | - | - | - |
| Les deux | Fonctions de sécurité : Détection du courant de terre, verrouillage par clé, OVP/OCP/OPP/OTP | 7″ TFT-LCD | - | - | - |
| Les deux | Dimensions : 430×177×630 mm ; poids TH9010 : ≈40 kg ; TH9010A : ≈25 kg | 7″ TFT-LCD | - | - | - |
