- Garantie 2 ans
Description

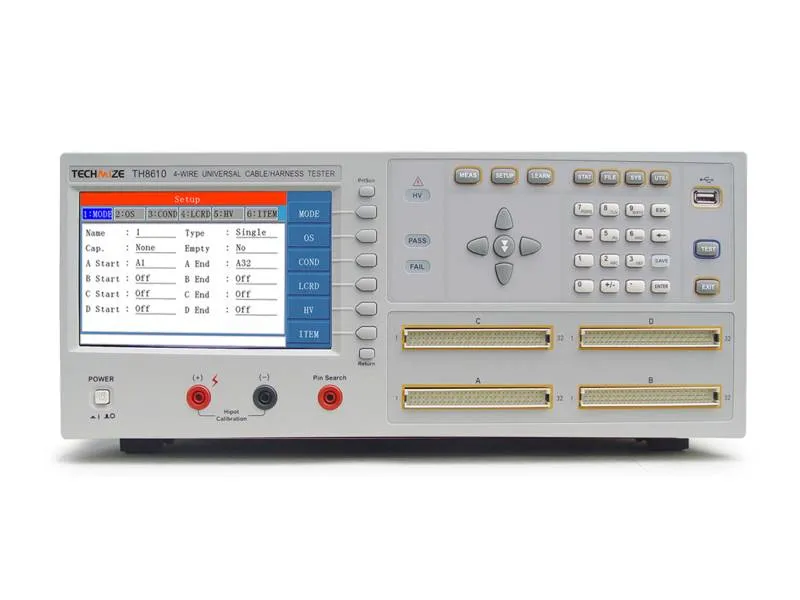

La série TH8610 sont des testeurs de câbles/faisceaux de câbles avancés avec une interface utilisateur TFT-LCD 7″, des fonctions de mesure et de test polyvalentes (continuité, court-circuit, résistance d'isolation, tests haute tension avec détection d'arc électrique) ainsi que des fonctions de recherche et de séquence automatisées. Ils sont disponibles en deux variantes : TH8610 avec des positions de test de 128 pins et TH8610A avec des positions de test de 64 pins, optimisés pour différentes structures et exigences de test.Caractéristiques
- 7″ TFT-LCD True-Color (800×480) avec GUI chinois/anglais et commande tactile/clavier
- Soutien de la mesure interne et externe à quatre fils pour des tests de conductivité et de contact précis
- Fonctions de test : Continuité, court-circuit, court-circuit instantané, interruption instantanée, continuité instantanée ainsi que contrôle Broken/Short-End
- Test simple/double côté et fonction de recherche automatique de points pour un déroulement efficace des mesures
- Test de co-tension avec détection d'arc électrique et séparation haute/basse tension brevetée (isolation jusqu'à >100 GΩ)
- Quatre modes de test haute tension (par paire, dichotomie, test automatique, test de mise à la terre) pour des stratégies de test flexibles
- Test des composants (résistances, condensateurs, diodes, etc.) à l'aide de l'échantillonnage parallèle de la tension et du courant pour une collecte rapide des données
- Prise en charge des types de câbles modernes (par ex. USB Type-C) avec des programmes de test intégrés et un diagnostic d'erreur en ligne
- Nombreuses interfaces : RS232, HANDLER, RS485, GPIB, hôte/dispositif USB pour le contrôle par PC et l'intégration d'automatisation
Applications
- Électronique automobile : test des connexions de batterie, des câblages ECU, des câbles de capteurs et d'affichage, des connexions audio/vidéo, etc.
- Industrie électronique : câbles, câbles plats, connecteurs, câbles d'alimentation, câbles d'interface (RS232, GPIB, USB)
- Communication/IT : câbles de téléphone, câbles de réseau, câbles de données HDMI/VGA/USB, câbles de connexion HDD/SSD (IDE/SATA)
- Contrôle des composants : composants passifs (condensateurs, inductances, résistances, diodes), contrôle de la qualité des soudures et de l'intégrité des composants
- Lignes de production et laboratoire : bancs d'essai automatisés avec évaluation des séquences, des pass/fail et collecte de données ; recherche et développement pour la caractérisation des câbles et des composants
Spécifications techniques
| Comparaison des modèles | Positions des broches de test | Écran | Types de mesure | Test de continuité | Test de court-circuit | Test de coupure | Tension de tenue (DC) | Tension de tenue (AC) | Source de signal AC | Source DC programmable | Source HV programmable | Vitesse de test court-circuit | Mesure de la capacité | Résistance DC | Résistance de passage | Plage de test de court-circuit | Résistance d'isolement | Courant de fuite DC | Courant de fuite AC | Dimensions & poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH8610 | 128 broches | 7″ TFT LCD True Color, 800×480 | Mesure interne/externe à quatre fils | oui | oui (y compris court-circuit immédiat) | oui (interruption immédiate) | 50-1500 V DC, Accuracy 5±1 mot | 50-1000 V AC, précision 5 %±1 mot | 50 Hz-300 kHz, Accuracy 0,02%, Range 1 Vrms ±10 | 5 V max, Accuracy 10 %±1 mot ; 1-20 mA/100 mA/1 A, Accuracy 5 %±1 mot | DC 50-1500 V ; AC 50-1000 V | 10 ms (128 points) | 10 pF-1000 μF, précision 10 %±1 mot | 1 kΩ-1 MΩ, précision 2 %±1 mot | 1 μΩ-1 kΩ, Accuracy 2 %±1 mot | 1 kΩ-50 kΩ, 0-10 V, Accuracy 10 %±1 mot | 1 MΩ-100 MΩ (5 %±5 mot) ; 100 MΩ-5 GΩ (10 %±5 mot) | 1 μA-5 mA, précision 5 %±2 mot | 10 μA-5 mA, précision 10 %±5 mots | 425×177×355 mm ; ≈ 7,5 kg |
TH8610A | 64 broches | 7″ TFT LCD True Color, 800×480 | Mesure interne/externe à quatre fils | oui | oui (y compris court-circuit immédiat) | oui (interruption immédiate) | 50-1500 V DC, Accuracy 5±1 mot | 50-1000 V AC, précision 5 %±1 mot | 50 Hz-300 kHz, Accuracy 0,02%, Range 1 Vrms ±10 | 5 V max, Accuracy 10 %±1 mot ; 1-20 mA/100 mA/1 A, Accuracy 5 %±1 mot | DC 50-1500 V ; AC 50-1000 V | 10 ms (64 points) | 10 pF-1000 μF, précision 10 %±1 mot | 1 kΩ-1 MΩ, précision 2 %±1 mot | 1 μΩ-1 kΩ, Accuracy 2 %±1 mot | 1 kΩ-50 kΩ, 0-10 V, Accuracy 10 %±1 mot | 1 MΩ-100 MΩ (5 %±5 mot) ; 100 MΩ-5 GΩ (10 %±5 mot) | 1 μA-5 mA, précision 5 %±2 mot | 10 μA-5 mA, précision 10 %±5 mots | 425×177×355 mm ; ≈ 7,5 kg |
