variante à 128 broches avec les mêmes fonctions que le TH8602-1, étendues pour plus de points de contact avec la même flexibilité de test.
Tarifs dégressifs sur demande !
2 804,00 € net
3 336,76 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie 2 ans
Description

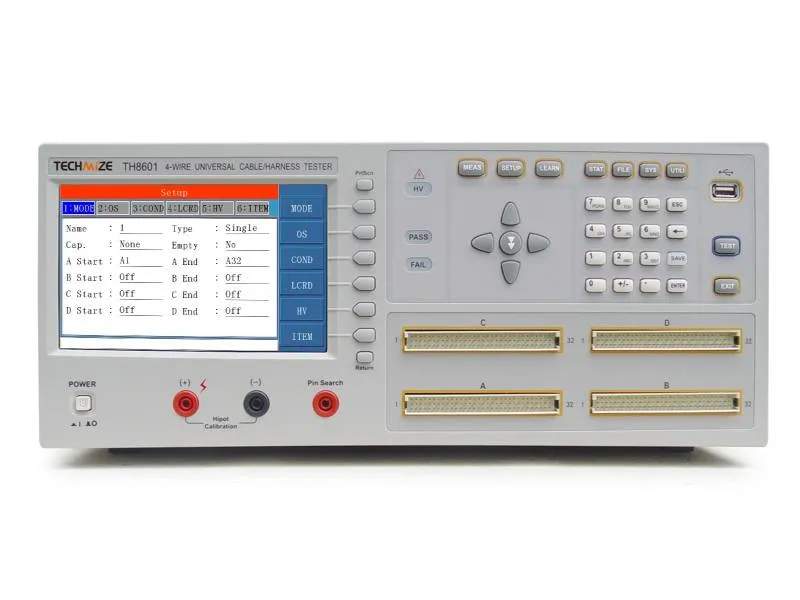

La série TH8601/TH8602/TH8603 sont des testeurs de câbles et de faisceaux de câbles extensibles de façon modulaire avec une interface utilisateur TFT LCD 7″, des tests complets de continuité, de court-circuit, d'isolation et de composants, ainsi que des fonctions haute tension et des interfaces d'automatisation. Différents modèles offrent différentes capacités de position de contact et des fonctions supplémentaires pour des bancs d'essai flexibles dans la fabrication, l'automobile et l'électronique.Caractéristiques
- 7″ TFT-LCD TrueColor (800×480) avec GUI chinois/anglais et commande tactile/clavier
- Mesure interne/externe à quatre fils pour des tests de continuité et de résistance précis
- Test de continuité, de court-circuit et de court-circuit/interruption immédiat avec recherche automatique de points
- Tests haute tension AC/DC avec détection d'arc et séparation haute/basse tension brevetée pour une isolation >100 GΩ.
- Tests de composants (résistance, capacité, diode, polarité, chute de tension) à l'aide de la technique à quatre fils et de l'échantillonnage parallèle tension/courant
- Tests de puces de type C et I²C/EMARK (selon le modèle) pour tester les câbles de données modernes
- Sources de signaux programmables : AC (50 Hz-300 kHz), DC (0-5 V), courant constant DC (1-20 mA), source HV AC/DC (jusqu'à 750-1500 V)
- Tests haute tension avec quatre modes : "par paire", "dichotomie", "automatique" et "test de mise à la terre".
- Interfaces d'automatisation : RS232, USB hôte/dispositif, LAN, GPIB/RS485 (option), HANDLER avec sorties programmables
- Gestion des fichiers & mise à jour du firmware par clé USB
- Auto-test et diagnostic en ligne pour une maintenance rapide
- Vitesse de test élevée : par exemple 10 ms pour 128 points (TH8601), 4 ms pour TH8602 Instant Break, 20 ms pour 512 points TH8603
Applications
- Électronique automobile : câbles ECU et de batterie, faisceaux de câbles, câbles de capteurs/d'affichage, connexions audio/vidéo
- Fabrication de produits électroniques : Câbles plats, de réseau, USB/HDMI/VGA, IDE/SATA, connecteurs, sockets multi-core
- Communication/IT : câbles de réseau, câbles de téléphone portable/d'ordinateur portable, câbles de données Type-C/USB
- Test de composants : composants passifs (condensateur, inductance, résistance, diode, polarité, chute de tension)
- Tests de sécurité et d'isolation : Résistance d'isolation AC/DC et tests Hipot pour les câbles et matériaux jusqu'à >100 GΩ.
- Bancs d'essai automatisés : évaluation pass/fail, tests de séquence, intégration de handler, contrôle PC via SCPI/Modbus
Spécifications techniques
| Comparaison des modèles | Positions des broches de test | Type de fil | Conductance/Transient Conduct | Circuit ouvert/court | Test de diode | Test de la capacité | DCR | AC Withstand Voltage | Courant de résistance AC | DC Withstand Voltage | Courant d'accompagnement DC | Tension d'isolation | Résistance de l'isolation |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH8601 | 128 broches | Quatre fils Deux fils | 10 mΩ-950 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8601A | 64 broches | Quatre fils Deux fils | 10 mΩ-950 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-1 | 64 broches | Quatre fils Deux fils | 1 mΩ-50 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-2 | 128 broches | Quatre fils Deux fils | 1 mΩ-50 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-3 | 192 Broche | Quatre fils Deux fils | 1 mΩ-50 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-4 | 256 broches | Quatre fils Deux fils | 1 mΩ-50 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-B | 64 broches | Quatre fils Deux fils | 1 mΩ-50 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-C | 192 Broche | Quatre fils Deux fils | 1 mΩ-50 Ω | 1 kΩ-50 kΩ | 0-10 V | 10 pF-1 mF | 10 mΩ-1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8603-4 | 512/256 Pin | Deux fils/quatre fils | 100 mΩ-950 Ω | 1 kΩ-50 kΩ | 0-10 V | 1 nF-1 mF | 10 mΩ-1 MΩ | 750 V | 5 mA | 1000 V | 1 mA | 1000 V | 1 GΩ |
