Micropuymètre à quatre canaux 5-600 V/0,05 mA-2 A avec True-RMS AC/DC, analyse harmonique, affichage de la forme d'onde et du vecteur pour des mesures fines dans le domaine des faibles courants.
Tarifs dégressifs sur demande !
2 719,00 € net
3 235,61 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie 2 ans
Description

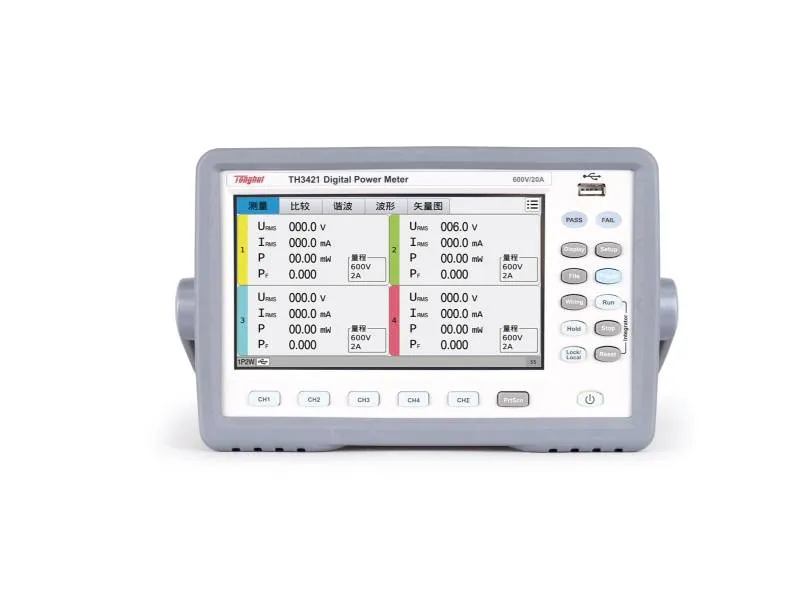

La série TH3421/TH3422 sont des wattmètres numériques à 4 canaux avec mesure True-RMS AC/DC, écran tactile 7″, analyse harmonique, affichage de la forme d'onde et du vecteur et intégration énergétique flexible pour le laboratoire et l'automatisation.Caractéristiques
- 4 canaux AC/DC : canaux de mesure indépendants pour les applications complexes
- Large plage de mesure : 5-600 V, TH3421 : 0,5 mA-20 A ; TH3422 : 0,05 mA-2 A (microcourant)
- Analyse harmonique : 2ème-50ème ordre, liste/diagramme
- Affichage de la forme d'onde & du vecteur : visualisation du signal pour l'analyse de phase
- Intégration énergétique : compteur jusqu'à 99 999 kWh, temps jusqu'à 9 999:59:59 h
- Haute précision : ±(0,15% reading + 0,2% range + 1 digit)
- Interfaces : RS232C/RS485 (en option), hôte/dispositif USB, LAN, HANDLER, support WiFi
- Stockage de fichiers & mise à jour du micrologiciel : compatible avec les clés USB
- Sorties de comparaison : 8 relais programmables pour PASS/FAIL dans les bancs d'essai automatisés
- OS embarqué & PLL : verrouillage de phase pour une synchronisation stable et un traitement DSP rapide
- Enroulement multimode : 1P2W, 1P3W, 3P3W, 3P4W, 3V3A selon l'application
Applications
- Tests d'alimentation et d'électronique de puissance : test d'alimentations AC/DC, d'inverseurs, de convertisseurs DC/DC
- R&D & laboratoire : test de prototypes, intégration énergétique à long terme, analyse de phase et d'harmoniques
- Bancs d'essai automatisés : Intégration via HANDLER, sortie pass/fail, contrôle par PC via SCPI/Modbus
- Mesures de l'énergie et de l'efficacité : Appareils ménagers et industriels, moteurs, transformateurs, éclairage, systèmes New Energy (PV, chargeurs EV)
- Monitoring & assurance qualité : tests de qualité du réseau, distorsions harmoniques, logs à long terme via USB/LAN
Spécifications techniques
| Comparaison des modèles | Nombre de canaux | Plage de tension | Plage de courant | Précision True-RMS | Analyse harmonique | Gamme de fréquences | Gamme de puissance | Intégration de l'énergie | Affichage | Interfaces | Sorties de comparaison | Dimensions & poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH3421 | Nombre de canaux : 4 | Plage de tension : 5-600 V (4 plages : 75/150/300/600 V) | Plage de courant : 0,5 mA-20 A (7 plages) | Précision True-RMS : ±(0,15% reading + 0,2% range + 1 digit) | Analyse harmonique : 2e-50e ordre, ±(5 % Reading + 0,3 % Range) | Gamme de fréquences : DC/45-420 Hz, BW 21 kHz, filtre 5 kHz | Gamme de puissance : 5 mW-12 kW | Intégration énergétique : 0-99 999 kWh ; 0-9 999:59:59 h | Écran : 7″ TFT (800×480) écran tactile | Interfaces : RS232C/RS485, hôte/dispositif USB, LAN, HANDLER, WiFi | Sorties de comparaison : 8 relais (programmables) | Dimensions & poids : 236×154×475,5 mm ; ≈ 8,1 kg |
TH3422 | Nombre de canaux : 4 | Plage de tension : 5-600 V (4 plages : 75/150/300/600 V) | Plage de courant : 0,05 mA-2 A (7 plages) | Précision True-RMS : ±(0,15% reading + 0,2% range + 1 digit) | Analyse harmonique : 2e-50e ordre, ±(5 % Reading + 0,3 % Range) | Gamme de fréquences : DC/45-420 Hz, BW 21 kHz, filtre 5 kHz | Gamme de puissance : 0,5 mW-1,2 kW | Intégration énergétique : 0-99 999 kWh ; 0-9 999:59:59 h | Écran : 7″ TFT (800×480) écran tactile | Interfaces : RS232C/RS485, hôte/dispositif USB, LAN, HANDLER, WiFi | Sorties de comparaison : 8 relais (programmables) | Dimensions & poids : 236×154×475,5 mm ; ≈ 8,1 kg |
