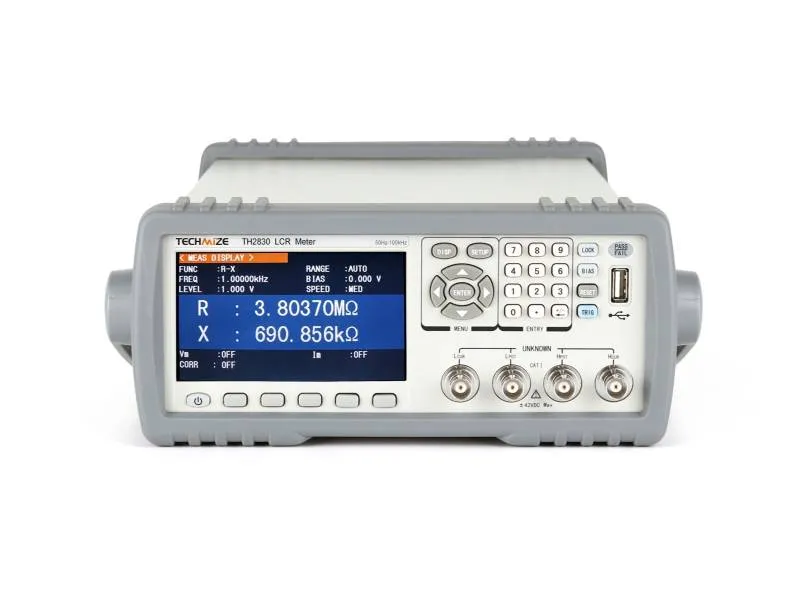

TH2830 : appareil de mesure LCR 100 kHz avec précision de 0,05 % pour les tests de composants, le contrôle qualité et la R&D.
Tarifs dégressifs sur demande !
899,00 € net
1 069,81 € TTC
Pays de livraison
Type de client
Währung
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Garantie de 2 ans
Description
L'impédancemètre compact TH2830 est un instrument performant et économique pour la mesure précise d'impédance et la caractérisation de composants. Avec une plage de fréquences de mesure de 50 Hz à 100 kHz, une précision de mesure de base de 0,05 % et sa conception compacte pour une utilisation sur table, il est parfaitement adapté aux laboratoires, aux services de recherche et développement, aux environnements de production et au contrôle qualité.Cet appareil permet de tester de manière exhaustive les condensateurs, inductances, résistances, transformateurs, noyaux de ferrite, composants piézoélectriques, circuits imprimés, relais, interrupteurs, câbles, batteries et autres composants électroniques passifs. Son affichage à six chiffres et sa vitesse de mesure élevée (jusqu'à 75 mesures par seconde) garantissent une analyse précise et efficace des paramètres des composants.
Caractéristiques
- Économique, performant, compact
- Écran LCD TFT de 4,3 pouces
- disjoncteur progressif
- Langue de fonctionnement sélectionnable : chinois-anglais
- Fréquence de test maximale : 100 kHz
- Résolution de lecture maximale : 6 chiffres
- Niveau de signal programmable de 10 mVrms à 2,0 Vrms
- Résistance différentielle (DCR), niveau de test programmable 50 mV–2 V, résolution 10 μΩ
- Fonction Ls-Rd / Lp-Rd (affichage simultané de L et Rd) *
- Vitesse de test maximale : 13 ms/temps
- Impédance de source de signal sélectionnable de 30 Ω/100 Ω
- fonction de surveillance V/I et de réglage automatique du niveau
- Comparateur intégré, fonction de tri et de comptage pour 10 conteneurs
- Stockage de fichiers et mise à jour du firmware via clé USB
- Interfaces RS232, RS485, USB, HANDLER et GPIB
Conçu pour la production et le contrôle de la qualité
La fonction de comparateur intégrée permet un tri en 10 compartiments, ce qui rend le TH2830 idéal pour les tests de production automatisés et les processus d'assurance qualité. Ses multiples modes de déclenchement, la moyenne programmable, les réglages de délai et les fonctions de correction de mesure garantissent des résultats fiables et reproductibles, aussi bien en environnement manuel qu'automatisé.
Connectivité et gestion des données
Le TH2830 intègre en standard les interfaces USB hôte, USB périphérique, RS232 et HANDLER ; les interfaces RS485 et GPIB sont disponibles en option. Les paramètres de l’appareil, les résultats de mesure au format CSV et les captures d’écran peuvent être enregistrés directement via USB pour faciliter la création de rapports et l’analyse.
Applications
- Composants passifs
Évaluation des paramètres d'impédance des condensateurs, inductances, noyaux, résistances, composants piézoélectriques, transformateurs, composants sur puce et composants de réseau - Autres composants
Mesure d'impédance des cartes de circuits imprimés, relais, interrupteurs, câbles, batteries, etc.
Spécifications techniques
| Fonction spéciale | TH2839 | TH2839A |
|---|---|---|
| Fréquence de mesure | 20 Hz – 10 MHz | 20 Hz – 5 MHz |
| Précision de base | ±0,05% | ±0,05% |
| Signal de tension alternative | 5 mV - 2 V rms (≤ 2 MHz) 5 mV - 1 V rms (> 2 MHz) | 5 mV - 2 V efficaces |
| Courant alternatif | 50 µA - 20 mA rms (≤ 2 MHz) 50 µA - 10 mA rms (> 2 MHz) | 50 µA - 20 mA rms |
| polarisation CC | 0 - ±40 V | 0 - ±40 V |
| Courant continu | 0 - ±100 mA | 0 - ±100 mA |
| polarisation CC externe | Jusqu'à ±120 V (avec TH1778) | Jusqu'à ±120 V (avec TH1778) |
| Source de tension indépendante | -10 V à +10 V | -10 V à +10 V |
| Résolution en fréquence | 1 mHz | 1 mHz |
| Vitesse de mesure | Rapide : 7,7 ms, Moyen : 120 ms, Lent : 230 ms | Jusqu'à 7,7 ms |
| Publicité | Écran TFT 7 pouces, 800 × 600 pixels | Écran TFT 7 pouces, 800 × 600 pixels |
| Fonctions d'affichage/de balayage | Victoire au classement (51-801 points), graphique | Itération de liste, graphiques |
| Mémoire | Mémoire interne : 40 paramètres ; USB : 500 paramètres/données/images | Mémoire interne : 40 paramètres ; USB : 500 paramètres/données/images |
| Technologie de transition | Mesure à 4 fils (réglage automatique) | Mesure à 4 fils (réglage automatique) |
| interfaces | Hôte USB, périphérique USB, réseau local, gestionnaire, RS-232C, GPIB optionnel | Hôte USB, périphérique USB, réseau local, gestionnaire, RS-232C, GPIB optionnel |
| compatibilité | SCPI, Keysight E4980A/E4980AL, HP4284A | SCPI, Keysight E4980A/E4980AL, HP4284A |
| Temps d'échauffement | 60 minutes | 60 minutes |
| Tension du secteur | 100-120 V / 198-242 V, 47-63 Hz | 100-120 V / 198-242 V, 47-63 Hz |
| consommation d'électricité | environ 80 VA | environ 80 VA |
| Dimensions (L x H x P) | 400 × 132 × 425 mm | 400 × 132 × 425 mm |
| Poids approx. | environ 15 kg | environ 15 kg |
| impédance de sortie | 100 Ω | 100 Ω |
