Description
Le logiciel de validation électrique et de décodage de protocole I2C offre des mesures électriques pour vérifier la conformité et le décodage de protocole selon la spécification I2C. Le logiciel PGY-I2C Electrical Validation and Protocol Decode fonctionne sur l'oscilloscope Tektronix et offre des mesures électriques et le décodage du protocole en appuyant sur un bouton. De cette façon, tu peux vérifier rapidement si la spécification I2C est respectée, tout en étant flexible dans le dépannage. De plus, il est possible de décoder la commande I2C et la réponse pour déboguer la communication. PGY-I2C utilise les avantages des canaux numériques de l'oscilloscope et permet de décoder la ligne de données I2C.
Caractéristiques du logiciel de protocole I2C
- Mesures électriques automatisées selon la documentation de spécification du bus I2C Rev I June 2007.
- Soutient les mesures électriques pour standard, rapide, rapide plus et haute vitesse avec comparaison des valeurs limites
- Décode les signaux I2C standard, rapide, rapide plus et haute vitesse pour une compréhension facile du protocole entre le composant maître et le composant esclave.
- Associe le contenu du protocole au signal électrique dans l'oscilloscope pour faciliter la compréhension des caractéristiques électriques du protocole.
- Superpose les données du protocole à la forme d'onde analogique dans une fenêtre de diagramme de bus.
- Zoom sur le contenu du paquet I2C sélectionné dans le tableau de décodage dans l'affichage du diagramme de bus, pour analyser facilement les propriétés électriques de la trame I2C.
- Contenu du protocole de code couleur pour une analyse facile.
- Fonctions de recherche pour trouver des événements uniques dans des milliers de données de protocole.
- Possibilité d'afficher les données de décodage de protocole dans les formats hexadécimal, décimal, binaire, octal et ASCII.
- Possibilité de sauvegarder les données de protocole I2C au format CSV et TXT.
- Fonctions utilitaires telles que zoomer, annuler et ajuster l'écran pour faciliter le débogage et la corrélation des données de protocole avec la forme d'onde.
- Génération de rapports au format HTML.
- Supporte les formats de fichiers wfm et isf pour l'analyse hors ligne.

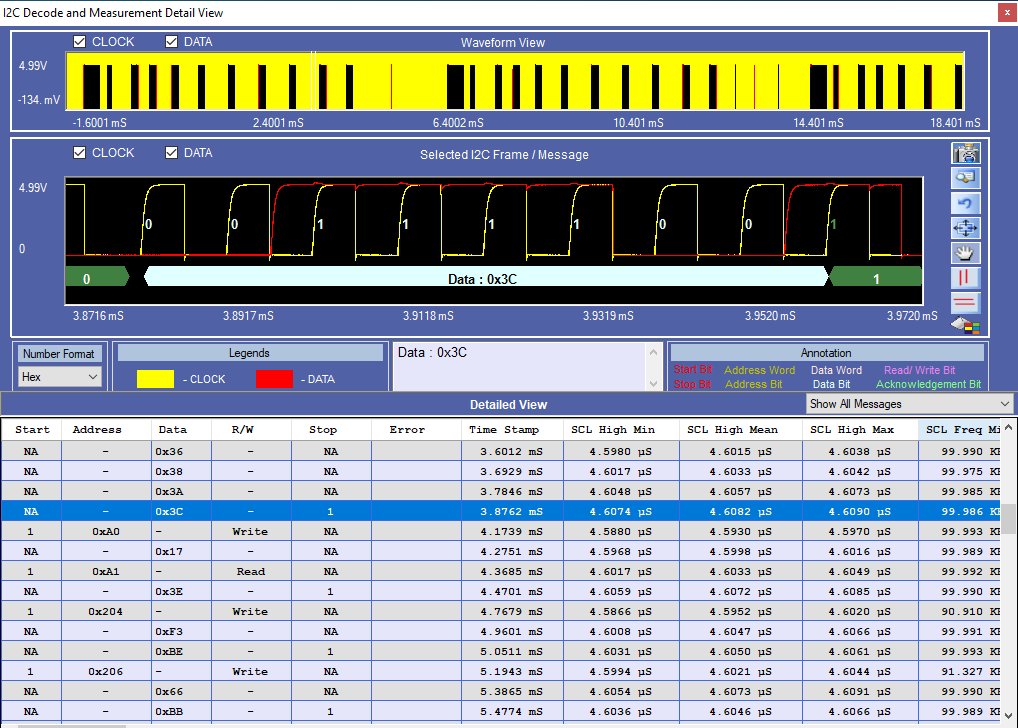

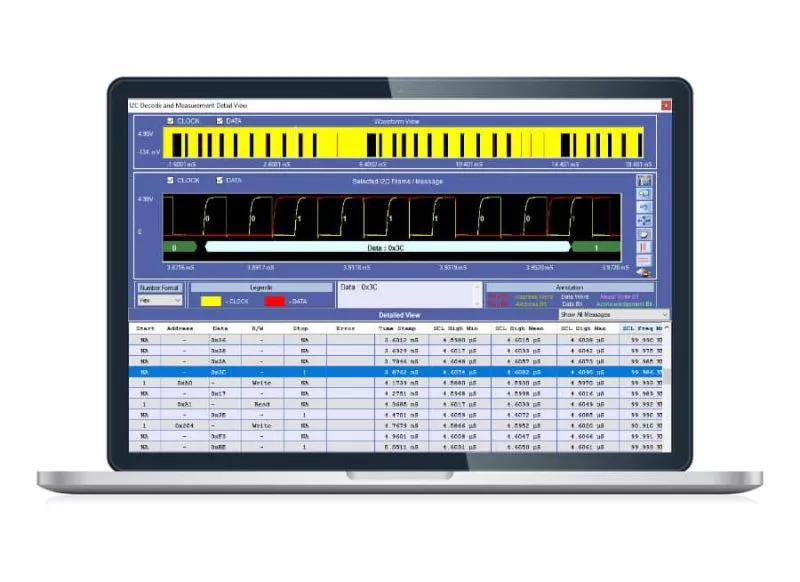

Vue détaillée du décodage I2C et de la mesure dans l'oscilloscope
Intégration parfaite avec les oscilloscopes Tektronix
Le logiciel PGY-I2C fonctionne à l'intérieur des oscilloscopes Tektronix et effectue les mesures électriques, décode les protocoles et affiche les données décodées dans un diagramme de bus et un tableau, et associe les données décodées au signal électrique dans le diagramme de bus. Le déclencheur basé sur le protocole I2C peut être configuré avec les fonctions de déclenchement I2C intégrées des oscilloscopes Tektronix.
Oscilloscopes Tektronix pris en charge
- DPO5000
- DPO7000
- DPO/MSO/DSA 70000
- MSO5
- MSO6
Spécifications techniques
| Caractéristiques |  Logiciel PGY-I2C |
|---|---|
| Mesures électriques |
|
| Vitesse du bus | Standard, Fast, Fast plus et High speed |
| Décodage du protocole | Hexadécimal, octal, binaire, décimal, ASCII |
| Trouver/rechercher | Données et adresse |
| Fenêtre de forme d'onde | Superposition des données de décodage du protocole sur la forme d'onde |
| Génération de rapports | Rapport personnalisable au format HTML |
| Exportation des données | Format CSV et TXT |
