122,00 € net
145,00 € TTC
Plus disponible
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 ans de garantie
- 2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.
Configuration du produit
Description
L'OWON DGE2035 est un générateur de fonctions d'entrée de gamme avec une forte gamme de fonctions.
Malgré son prix compétitif, il ne faut renoncer à aucune fonction, l'appareil peut ainsi émettre plus de 150 formes d'ondes intégrées différentes et dispose de 5 formes d'ondes de base. En outre, l'appareil offre de nombreuses fonctions de modulation, dont AM, FM, FSK, Sweep, Burst, etc. Une particularité dans ce segment : l'appareil dispose de scripts SPCI et LabVIEW pour l'automatisation et d'un logiciel PC pour le contrôle à distance du générateur de fonctions.
Caractéristiques
- Sortie de fréquence:
35 MHz - Taux d'échantillonnage :
125MSa/s - 14 bits Résolution verticale :
Longueur de forme d'onde Arb max. 8K - Sortie de forme d'onde complète :
5 formes d'onde de base et 150 formes d'onde arbitraires intégrées - Vastes fonctions de modulation :
AM, FM, PM, FSK, balayage, rafale, etc. - Contrôle et automatisation :
SCPI et LabVIEW sont supportés
Logiciel PC disponible - Écran :
TFT-LCD 3,6 pouces
Fonctions
Deux canaux
Possibilité de fonctionnement sur deux canaux avec une puissance équivalente
Fonction rafale
Génération d'impulsions avec fonction burst
Fonctions de mémoire
Sauvegarde des présélections et des formes d'onde générées
Formes d'ondes arbitraires
Offre plus de 150 sortes de formes d'ondes arbitraires intégrées
Modes de modulation
Prend en charge les modes de modulation AM, FM, PM et FSK
Fonction de balayage
Spécifications techniques
| Spécification |  DGE2035 |
|---|---|
| Modèle | DGE2035 |
| Canaux | 2 |
| Sortie de fréquence | 35 MHz |
| Taux d'échantillonnage | 125 MSa/s |
| Résolution verticale | 14 bits |
| Formes d'ondes standard | Sinus, carré, impulsion, rampe, bruit |
| Formes d'ondes arbitraires | Exponentielle croissante, exponentielle décroissante, sin(x)/x, onde progressive, etc. ; 150 AWG intégrés ; AWG définis par l'utilisateur |
| Gamme de fréquences (sinus) | 1 µHz - 35 MHz |
| Gamme de fréquences (rectangle) | 1 µHz - 15 MHz |
| Gamme de fréquences (impulsion) | 1 µHz - 15 MHz |
| Gamme de fréquences (rampe) | 1 µHz - 1 MHz |
| Bruit (-3 dB, typ.) | 20 MHz |
| Forme d'onde arbitraire (fréquence) | 1 µHz - 10 MHz |
| Résolution de fréquence | 1 µHz ou 7 chiffres significatifs |
| Stabilité de la fréquence | ±30 ppm à 0 - 40 °C |
| Taux de vieillissement de la fréquence | ±30 ppm/an |
| Longueur AWG | 2 - 8 k points |
| Amplitude à 50 Ω | 1 mVpp - 20 Vpp (≤ 10 MHz) |
| Plage de décalage DC (AD+DC) | ±(10 Vpk - amplitude Vpp/2) (haute impédance) / ±(5 Vpk - amplitude Vpp/2) (50 Ω) |
| Résolution de l'offset DC | 1 mV ou 4 chiffres |
| Précision de l'offset DC | ±(1 % de la valeur + 1 mV + amplitude Vpp × 0,5 %) |
| Types de modulation | AM, FM, PM, FSK, balayage, rafale |
| Fréquence de modulation interne | 2 mHz - 100 kHz |
| Support de balayage | Sinus, carré, rampe, arbitraire (sauf DC) |
| Démarrage/arrêt du balayage | 2 mHz jusqu'à la fréquence porteuse max |
| Source de déclenchement (Sweep/Burst) | interne, manuel |
| Affichage | 3,6″ TFT, 480 × 272 |

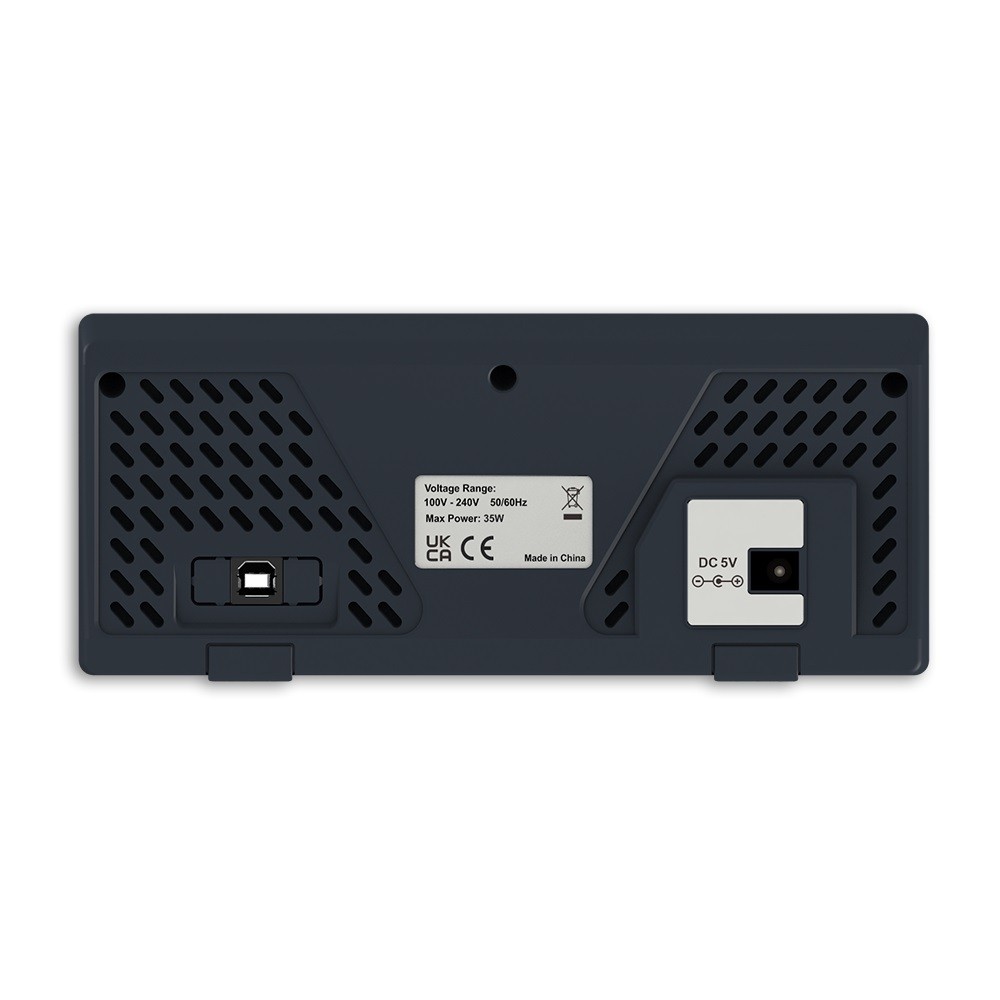

| Interface | Périphérique USB |
| Dimensions (L × H × P) | 200 × 68,5 × 74,5 mm |
| Poids | 0,5 kg |
| Modèle | DGE2000 |  Série DGE3000 |
|---|---|---|
| Bande passante | 35 / 70 MHz | 30 / 60 MHz |
| Résolution de fréquence | 1 μHz avec 7 chiffres | 6 chiffres |
| Longueur de la forme d'onde | 8 kpts | 100 kpts |
| Compteur de fréquences | Non disponible | 100 mHz - 200 MHz |
