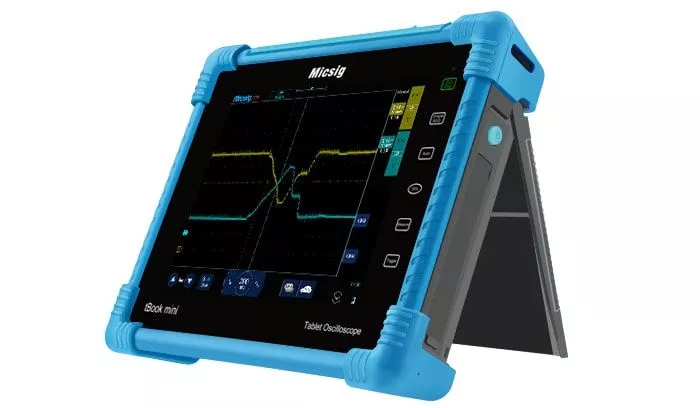

Micsig ATO1104 Oscilloscope pour l'automobile

Réf. produit : ATO1104

L'ATO1104 est un oscilloscope de la série tBook de Miscig, une série d'oscilloscopes innovants qui sont parmi les premiers au monde à être purement tactiles.

Le produit est discontinué

TVA incluse.

Vers le produit de remplacement

3 ans de garantie

2,5% d'escompte pour paiement anticipé
- Si vous utilisez le mode de paiement anticipé par virement bancaire, 2,5% du montant de l'achat sera automatiquement déduit à la caisse.

Livraison gratuite

Expédition et paiement

Plus d'informations

Ce produit a cessé d'être produit par le fabricant

ATO1104 Oscilloscope pour l'automobile

Offre

Description

L'ATO1104 est un oscilloscope de la série Miscig tBook mini, une série innovante d'oscilloscopes qui sont les premiers au monde à être entièrement tactiles. La série ATO1000 met l'accent sur Diagnostic automobile. En plus du décodage de bus en série, l'ATO offre différentes fonctions de diagnostic automobile, comme les tests de charge et de circuit de démarrage, les tests de pression comme la compression des cylindres et la pression du carburant.

Si des modèles avec un transpondeur rotatif sont souhaités, la série STO1000C/E est disponible. Grâce aux touches analogiques supplémentaires, elle convient aussi bien comme oscilloscope de table que pour les applications mobiles. Le système d'exploitation utilisé est une version adaptée de Linux, ce qui confère à l'appareil une grande compatibilité système. En combinaison avec l'alimentation par batterie et les écrans tactiles, l'oscilloscope ATO1104 est idéal aussi bien pour une utilisation mobile que pour une utilisation comme oscilloscope de table. L'ATO1104 dispose d'un taux d'échantillonnage allant jusqu'à 28 Mpts de profondeur de mémoire, d'un taux d'acquisition de signaux allant jusqu'à 130.000 wfm/s (mode de mémoire segmentée), de 4 canaux, d'une bande passante de 100 MHz et d'un taux d'échantillonnage de 1 GSa/s. De plus, il possède un écran LCD tactile d'une résolution de 800 * 600 pixels, qui supporte l'utilisation multi-touch. L'application oscilloscope (IOS & Android) permet de contrôler l'oscilloscope à distance via WIFI. De plus, l'oscilloscope dispose d'une interface USB et Ethernet.

L'utilisation tactile du Micsig ATO1104 est intuitive. Cette utilisation simple est bien sûr incontournable pour les utilisateurs de smartphones et de tablettes aujourd'hui, mais elle est nouvelle et innovante pour un oscilloscope. Grâce au système de déclenchement numérique, la gigue de déclenchement est très faible et le déclenchement est très précis. De plus, l'oscilloscope supporte les déclenchements de bus en série et le décodage de bus.

Caractéristiques

Logiciel de diagnostic automobile intégré
Oscilloscope compact à 4 canaux
Bande passante de 100 MHz
taux d'échantillonnage en temps réel de 1 GS/s.
Système d'exploitation Linux
Batterie interchangeable
Jusqu'à 28 Mpts de profondeur de mémoire.
130.000 Wfms/s Taux d'acquisition
ecran LCD industriel 8"/20,3 cm, résolution 800x600, écran tactile capacitif multipoint.
Interfaces : Ethernet/LAN, WiFi, USB 2.0 hôte & appareil ; HDMI.
Connexion pour l'étalonnage de la sonde.
Déclenchement de bus et décodage supportés : UART, I²C, SPI, CAN, LIN.
Logiciel PC, application mobile iOS et Android pour contrôler l'oscilloscope à distance.
Mémoire intégrée de 8G pour les enregistrements de formes d'ondes et de vidéos.
Batterie au lithium, autonomie de la batterie jusqu'à 5 heures.
Partage d'écran par wifi, USB et HDMI

Exemples de diagnostics automobiles

Test d'allumage primaire

Diagnostic d'allumage primaire et secondaire

Sondentest micsig automotive oszilloskop

Tests de sonde

ABS, lambda, cliquetis, diagnostic du capteur de carburant, etc.

CAN Netzwerktest Micsig automotive oszilloskope

Tests de réseau

Avec test de réseau pour CAN, LIN, Flexray & K-line.

Antriebsdiagnosen Micsig automotive oszilloskope

Diagnostics d'entraînement

Diagnostic du ventilateur de refroidissement, des injecteurs, du temps de commande variable, etc.

Exemples d'applications automobiles

air flow meter and throttle positionsensor

Test de position du débitmètre d'air massique et du pointeau d'accélérateur

Test Audi Lin Bus

can bus analyzing micsig automotive oszilloskop

Test de communication et d'alimentation Can Bus

Test des électrovannes de réservoir

Test de débitmètre d'air Mazda

Test du débitmètre d'air BMW

Caractéristiques de l'oscilloscope

8 Gbyte de mémoire

Mémoire intégrée de 8 Gbyte & système de gestion de fichiers intuitif.

Clavier à écran tactile

Clavier logiciel pour une saisie rapide comme d'habitude sur les appareils intelligents.

Nombreuses fonctions de déclenchement

Prend en charge le flanc, l'impulsion, la logique, le time out, le Dwart PW, la pente, le N Edge et la vidéo.

Serielle Bus decodierung micsig oszilloskope

Décodage du bus sériel

Supporte le déclenchement et le décodage série (I2C, SPI, RS232/UART, CAN, LIN).

automatische messungen micsig oszilloskope

Mesures automatiques

31 mesures automatiques pour les exigences de mesure les plus diverses.

28 Mpts de profondeur de mémoire

Permet d'explorer une zone du signal détecté au moyen de l'écran tactile.

Utilisation de la souris

Les oscilloscopes de Micsig peuvent aussi être contrôlés facilement avec une souris USB ordinaire.

Mise à l'échelle automatique

Ajustement automatique de l'offset en temps réel en fonction de la taille et de la fréquence du signal.

Vidéo produit

Test de la bobine d'allumage avec l'ATO1104

ATO1104 - Aperçu des fonctions

Test de simulation de came et de manivelle

Spécifications techniques

Modèle d'oscilloscope	SATO1004	ATO1104	STO1104C Plus
Diagnostic automobile	Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression des cylindres, pression d'aspiration et d'échappement, pression du carburant, etc.)	Circuit de charge, circuit de démarrage, capteur, actionneur, test d'allumage, test de communication (y compris CAN, LIN, FlexRay, K, etc.), test de pression (pression du cylindre, pression d'aspiration et d'échappement, pression du carburant, etc.)	Pas de
Système d'exploitation	Android	Linux	Android
Bande passante	100 MHz	100 MHz	100 MHz
Canaux	4	4	4
Profondeur de mémoire	70 Mpts	28 Mpts	28 Mpts
Taux d'acquisition du signal	130.000 wfm/s	130.000 wfm/s	80.000 wfm/s
Résolution	8 bits	8 bits	8 bits
Écran	8 pouces TFT LCD	8 pouces TFT LCD	8 pouces TFT LCD
Taux d'échantillonnage	1 GSa/s	1 GSa/s	1 GSa/s
Codeur rotatif	✓	X	✓
Mémoire interne	32 GO	8 GO	8 GB
Interfaces	Wi-Fi, hôte USB 3.0/2.0, USB Type-C, HDMI, sortie de déclenchement, mise à la terre	USB 2.0 hôte & périphérique, Ethernet/LAN, Wifi	USB 2.0 hôte & périphérique, Ethernet/LAN, Wifi
Sécurité	CAT I 300 Veff (entrée 1-MΩ)	CAT I 300 Veff (1 entrée MΩ)	CAT I 300 Veff (1 entrée MΩ)
Modes de déclenchement	Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo.	Flanc, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo.	Front, impulsion, logique, Time Out, Dwart PW, Slope, N Edge et vidéo.
Décodage du bus	UART, I²C, SPI, CAN, LIN \| 1553B, 429 (Inclus)	UART, I²C, SPI, CAN, LIN \| 1553B, 429 (Inclus)	UART, I²C, SPI, CAN, LIN \| 1553B, 429 (Inclus)
Batterie	batterie au lithium-ion de 7500 mAh	7500 mAh Batterie lithium-ion	7500 mAh Batterie au lithium-ion
