Description

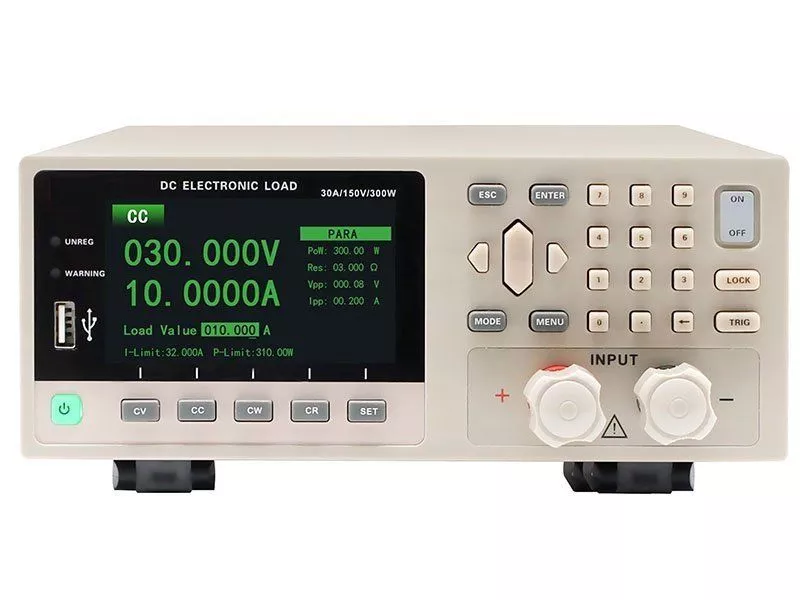

Le HT8301C de Hoptech est une charge électronique DC programmable avec précision, contrôlée par un microprocesseur haute performance et dotée d'un écran couleur LCD TFT de 3,5 pouces.
Caractéristiques
- Le HT8301C offre 4 modes de travail de base (CC/CV/CR/CW) et 10 modes de fonctionnement.
- Le HT8301 dispose de mécanismes de protection complets, comme la protection contre la surchauffe, la protection contre les surintensités, la protection contre les surtensions, la protection contre l'oscillation de la boucle. L'appareil prend en charge les interfaces RS232, LAN, USB et analogiques et supporte des exigences de test polyvalentes.
- taux d'échantillonnage en temps réel de 500kHz
- Mesure très précise de la tension et du courant (0.1mV - 1V / 0.2mA - 1mA)
- Vitesse de réponse de la boucle rapide et vitesse de montée du courant
- Pas unique programmable jusqu'à 10μS
- Équipé d'une compensation à distance à quatre fils
- Affichage unique en temps réel de l'ondulation du courant et de la tension
- Affichage en temps réel de la puissance de charge et de la résistance
Applications
4 modes de travail de base CC/CV/CR/CW et 10 modes de fonction plusieurs modes de fonction avancés :
- DYNA fonction de test dynamique
- OCP mode de protection contre les surintensités
- BATT mode batterie
- EFFT mode effet de charge
- SWEEP fonction de balayage dynamique de conversion de fréquence
- TIMEING _me fonction de mesure
- OVP Mode de protection contre les surtensions
- Mode AUTO
- Fonction LIST
- Mode LED
Spécifications techniques
Modèle | HT8301C |
---|---|
Tension d'entrée | 15V - 150V |
Courant d'entrée | 6A - 60A |
Puissance d'entrée | 300W |
Tension de fonctionnement min | 1.5@60A |
Augmentation min. en cas de courant FS | 10us |
Mode CV | |
Plage | 15V - 150V |
Résolution | 0.2mV - 2mV |
Précision | ±(0.03%+0.02%FS) |
Mode CC | |
Plage | 6A - 60A |
Résolution | 0.09mA - 0.9mA |
Précision | ±(0.03%+0.02%FS) |
Mode CR | |
Plage | 0.01Ω~25kΩ |
Résolution | 16 bits |
Précision | ±0.1% |
Mode CP | |
Plage | 300W |
Résolution | 16 bits |
Précision | ±(0.1%+0.1%FS) |
Mode LED | |
Bande passante | plus de 100kHz |
Coefficient Rd | 0.001~1 |
Mode dynamique | |
Ta&Tb | 10us~50s |
Résolution min | 10us |
Temps de montée min | A/us |
Tension de retour de lecture | |
Plage | 15V - 150 V |
Résolution | 1mV - 0.1mV |
Précision | ±(0.015%+0.01%FS) |
Courant Read-back | |
Plage | 6A - 60A |
Résolution | 0.04mA - 0.4mA |
Précision | ±(0.03%+0.02%FS) |
Ripple de lecture | |
Plage(U/I) | 150V/60A |
Bande passante | 10Hz-250kHz |
Précision | ±1% |
Plage de protection | |
protection contre les surcharges | 315W |
protection contre les surintensités | 63A |
protection contre les surtensions | 158V |
Protection contre la surchauffe | ≒85℃ |
Spécification | |
Dimensions (L*l*D) | 358mm*214mm*88mm |
Poids brut | 3.8Kg |
