Description

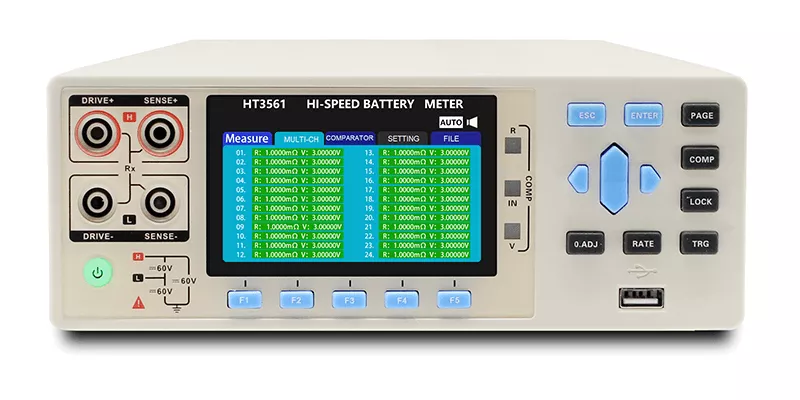

La série de tests de haute précision de la résistance interne des batteries HT3561 a été conçue pour répondre aux dernières exigences de mesure de l'industrie des batteries. L'appareil convient pour tester les batteries à faible résistance, les packs de batteries au lithium de grande capacité et pour le contrôle précis de la qualité sur la ligne de production.
Le HT3561 garantit un test de haute précision de la résistance interne de la batterie avec une résolution de 0,01 mΩ pour une tension de test maximale de 20 V et un temps de réaction minimal de 15 mS. Équipé d'une interface RS232 et d'une interface handler, le HT3561 offre des fonctions d'automatisation pour l'intégration dans les lignes de test et de production.
Caractéristiques
- Test d'échantillonnage à haute vitesse avec un temps de réponse minimal de 15ms pour un tri rapide sur la ligne de production
- Tension de test possible jusqu'à 20V, pour tester la puissance du pack de batteries
- Résistance à haute résolution et ajustement de la tension
- Fonction anti-interférence protège contre les imprécisions de mesure dues aux interférences
- Exportation des données sur la mémoire interne
- Vitesse de test maximale de 66 mesures / seconde
Fonctions du logiciel
GUI
L'analyseur de batterie HT3561 dispose d'une interface utilisateur graphique (GUI) intuitive.
Paramètres de mesure
Dans les paramètres, il est possible de régler la fréquence de mesure, le déclencheur, la sortie du déclencheur, etc.
Comparateur
Le testeur de piles évalue une pile avec les paramètres du comparateur prédéfinis, qui peuvent en outre être adaptés dans les paramètres.
Domaines d'application de l'analyseur de batterie HT3561
- Tests de haute précision de la résistance interne des batteries au lithium et détection automatique de la tension
- Soutien des appareils de test automatiques pour l'utilisation dans les chaînes de test
- Évaluation de l'état de dégradation de la batterie et de sa durée de vie
- Tests de supercondensateurs ESR
Autres domaines d'application
Cellules de batterie
Mesure de cellules de batterie individuelles
Pack de batteries
Mesure de packs de batteries connectés en série
Test automatique
Détection de la résistance de la batterie & Tension
Batterie de smartphone
Tester la batterie du smartphone
Modèles multicanaux HT3563/A-12H/24H
Les modèles multicanaux HT3563 -12H/24H effectuent le test de résistance interne et de tri de tension d'une batterie à 24 canaux de manière précise & rapide. Basé sur le circuit de test identique du modèle HT3563, la vitesse de test et la précision de cet appareil sont les meilleures du secteur. Le testeur de résistance multicanaux HT3563A peut être utilisé aussi bien pour le test à un canal que pour le test multicanaux
Si la batterie nécessite plus de tests à 24 canaux ou si le tri multicanaux nécessite plus de canaux ou si des tests sont nécessaires pour plusieurs batteries, la carte de balayage multicanaux externe est la solution parfaite pour toi. La carte peut être utilisée pour 10 à 64 canaux.
Domaines d'application des modèles multicanaux
- Trieur automatique de piles au lithium
- Plusieurs paquets de piles
- Mesure simultanée de plusieurs batteries
- Mesure de packs de batteries de véhicules électriques
Spécifications techniques
| Spécification de l'appareil |  HT3561 |
|---|---|
| Écran | écran TFT-LCD de 8,9cm |
| Paramètres de mesure | résistance série équivalente (ESR), V (DC) |
| Précision de la résistance | 0,5% |
| Plage de résistance | 0,01mΩ - 3,1Ω |
| Précision de la tension | 0,01% |
| Plage de tension | 0,1mV - 20V |
| Source du signal | Fréquence du courant de mesure 1kHz Tension en circuit ouvert 7V Courant de test <10mA |
| Plage de mesure | 2 plages différentes - 300mΩ, 3Ω, mode de test automatique et manuel sur toute la bande passante |
| Vitesse de mesure | 66 mesures/seconde | 30 M/s | 10 M/s | 3 M/s |
| Calibrage | Réinitialisation en cas de court-circuit pour toutes les zones ; fonction REL |
| Comportateur | 30 enregistrements, 4 niveaux de tri, comptage du nombre de tri par niveau |
| Modes de déclenchement | Internal/manual( déclencheur externe en option) |
| Interfaces | RS-232C, handler (interface API), LAN (en option) |
| Alimentation électrique | 90V～250V | fréquence : 47Hz～400Hz |
| Dimensions & poids | 325 mm (L) x 215 mm (l) x 96,5 mm (P) Poids : 3kg |
