Description

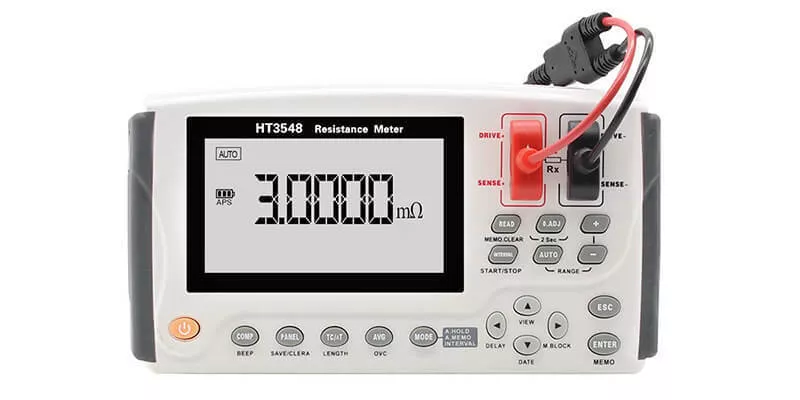

Le testeur de résistance DC de précision HT3548 est l'un des testeurs de résistance DC les plus précis du secteur. Le testeur de résistance CC HT3548 possède un écran de 4,3 pouces et a une plage de mesure de 3mΩ à 3 MΩ. En raison de la résolution minimale de 0,1 μΩ ainsi que de la précision de mesure de 0,02%, le testeur de résistance est bien adapté à l'inspection des moteurs de convertisseurs et à d'autres applications qui nécessitent une mesure de résistance à haute résolution. Équipés d'interfaces RS232/RS485/LAN et d'un port EXT I/O, les appareils de la série de testeurs de résistance HT3544 conviennent à la réalisation de tests automatiques sur les lignes de test ou de production.
Caractéristiques
- Offre une précision de base de 0,02%, une résolution minimale de 0,1μΩ, un courant de test maximal de 1A
- Avec une plage mesurable de 0,1μΩ~3,3MΩ.
- La mesure anti-interférence est obtenue en protégeant la sonde utilisée par le port et en augmentant le courant de test.
- En utilisant l'indicateur de tri (option) avec un volume fort, il est possible d'évaluer avec précision s'il est qualifié ou non sur le site de production.
- Équipé d'interfaces RS232/RS485/LAN et d'un port EXT I/O, l'appareil de mesure de résistance multicanaux HT3544 est particulièrement adapté pour soutenir la ligne ATE afin de réaliser des tests automatiques.
- Structure compacte et portable avec une fonction puissante
- Fonction unique de longueur de ligne de mesure
- Test de courant unique de 300mA
- La valeur mesurée est maintenue et enregistrée automatiquement
- A une valeur de mesure stable (fonction de valeur moyenne)
- Avec fonction de compensation thermoélectrique (OVC)
Domaines d'application de la série HT3544
Les appareils de la série HT3548 ont un large éventail de champs d'application. Il est possible de mesurer différentes résistances de valeur élevée, moyenne et faible, différentes résistances de contact de commutation, des résistances de connexion, des paquets de lignes de relais, des résistances de transition, des transformateurs, des inducteurs, des moteurs, des résistances d'enroulement d'une bobine de renvoi, des résistances de fil et plus encore.
Autres domaines d'application
Câble
Mesure des résistances de câble
Moteurs
Mesure de la résistance du moteur
Composants électroniques
Mesure des résistances des composants électroniques
Capteurs
Mesurer les résistances des capteurs
Spécifications techniques
| Spécification de l'appareil |  HT3548 |
|---|---|
| Canaux | 1 |
| Écran | écran TFT-LCD de 4,3 pouces |
| Paramètres de mesure | ESR | température |
| Précision de base | 0,1%±10 valeurs de mesure (3mΩ,30mΩ,3MΩ) ; 0,05% ± 4 valeurs de mesure ; 0,02% ± 2 valeurs de mesure (les autres plages) |
| Plage de mesure | 3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ / 30kΩ / 300kΩ / 3MΩ |
| Vitesse de mesure | 5 mesures par seconde |
| Courant de test maximal | DC 1A | Max 5,5 V |
| Température | Plage -10 °C ~60 °C | Précision ±1 °C |
| Mémoire interne | Jusqu'à 2400 enregistrements |
| Correction | Réinitialisation en cas de court-circuit |
| Comporateur | Tri HIGN/IN/LOW, 10 bin-out |
| Modes de déclenchement | Déclenchement interne / externe / manuel |
| Stockage interne des données | Support avec logiciel PC et sauvegarde dans le PC |
| Source de signal | AC 1kHz | courant de test : <150mA |
| Résolution | 0,1μΩ |
| Autres fonctions | Correction de la température, réglage de la fréquence du réseau |
| Interfaces | USB, externe |
| Puissance (max) | 2,5W |
| Alimentation électrique | Tension : 100VAC～256VAC | Fréquence : 50Hz～60Hz ; |
| Dimensions & poids | 208 mm (L) x 120 mm (l) x 52 mm (P) | 0,81 Kg |
