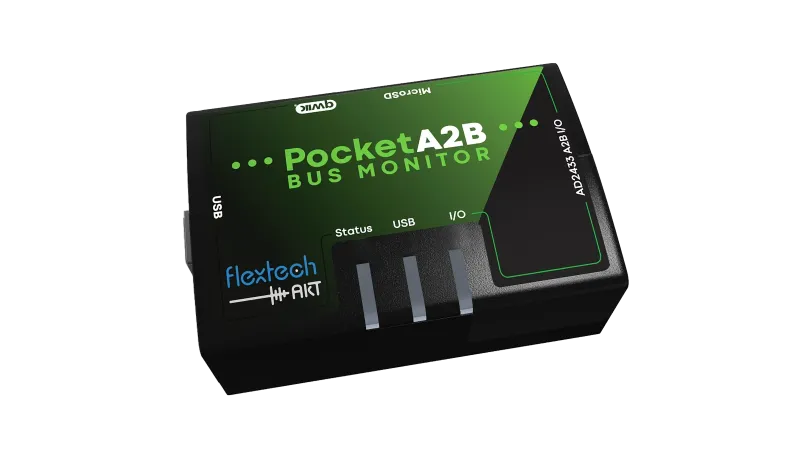

Le moniteur de bus Flextech permet la capture en temps réel du trafic audio A2B ainsi que du trafic I2C et SPI.
Tarifs dégressifs sur demande !
993,00 € net
1 181,67 € TTC
Pays de livraison
Type de client
Währung
En stock, délai de livraison : 1-3 jours
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Hinweis: A2B 2.0 (ADAA2457) ist NICHT mit A2B 1.0 (AD2428, AD2433) kompatibel.
Configuration du produit
Personnalisez votre produit!
Cliquez sur une catégorie ci-dessous pour afficher les options disponibles.
Description
Interface USB et configuration au niveau de la puce de tout signal audio TDM pour les tests de transmission et de réception. Configuration aisée des horloges Mclk, Fs et Bclk pour les ports série TDM/I2S et routage des canaux audio TDM pour l'enregistrement et l'analyse via USB.L'appareil permet l'affichage des données en temps réel, l'enregistrement de toutes les données de communication et audio, la capture et l'enregistrement des flux I2C, SPI et audio sur une carte SD pour la lecture et l'analyse, et l'installation en tant que carte son sur le PC pour une utilisation avec des programmes de station de travail audio numérique (DAW) tels qu'Audacity et Reaper.
Cet appareil peut être synchronisé avec les outils Serosys compatibles, permettant ainsi d'afficher simultanément les messages A2B et CAN dans une seule interface graphique avec des horodatages synchronisés, facilitant l'analyse et le dépannage.
Caractéristiques
- Interface PC conviviale via USB UAC 2.0 précis au bit près
- Conçu pour l'enregistrement indépendant des activités du bus à l'intérieur du véhicule.
- Enregistrement de toutes les activités du bus immédiatement après leur détection et pendant le fonctionnement continu
- API Lua pour le script entièrement autonome et le démarrage du système
- Carte SD pour l'activité indépendante du bus et l'enregistrement des données
- Compatible AD242X et AD243X (haute tension)
- Routage flexible des canaux audio A2B via USB/PC
- Capture et récupération aisée du trafic de données I2C et SPI
- Petit, léger, avec voyants LED – se glisse dans n'importe quelle poche
- Interface I2C QwiiC pour l'extension des périphériques (RTC, écran tactile LCD)
Applications
Surveillance du bus A2B pour les systèmes d'infodivertissement et audio- Unité principale
- Systèmes RNC
- amplificateur
- Systèmes ANC
- Appel électronique A2B
- accéléromètre
- assistants vocaux
- tuner à télécommande
- Microphones A2B
Matériel
- Moniteur de bus compact avec interface USB-UAC 2.0 standard
- Surveillance des données cibles avec émetteur-récepteur AD242x et émetteur-récepteur AD243X
- Carte de croisement avec connecteurs DuraClick pour connexion directe aux cartes d'évaluation ADI
- Connecteur d'E/S à 24 broches avec lignes A2B et 2 lignes GPIO
- Connecteur d'E/S Pocket Bus Monitor JST 24B-PHDSS
logiciel
Interface utilisateur graphique (GUI) gratuite –Le logiciel de surveillance de bus intégré affiche les trames A2B capturées ainsi que le trafic de messages I2C et SPI.
Des vumètres graphiques permettent de contrôler et d'afficher les canaux audio.
Les canaux audio sont transmis aux haut-parleurs et diffusés.
Systèmes d'exploitation pris en charge (32 bits et 64 bits)
• Windows 10, 11
• Linux : Ubuntu 22.04
logiciel
Licence d'automatisation LUA
N° art.: AKT-LUA
Automatisez la configuration du bus A²B, la surveillance du bus et les fonctions de commande et de contrôle grâce au script Lua.
119,00 €*
