La SF100 Bottom Board est utilisée pour permettre la programmation hors ligne pour les flashs SPI via le programmeur SF100.
50,00 €*
Contenu : 1
En stock, délai de livraison : 1 à 3 jours
Plus d'informations
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Réf. produit : SF100-Bottom-Board-V3-PKG
Fabricant : Dediprog
Description

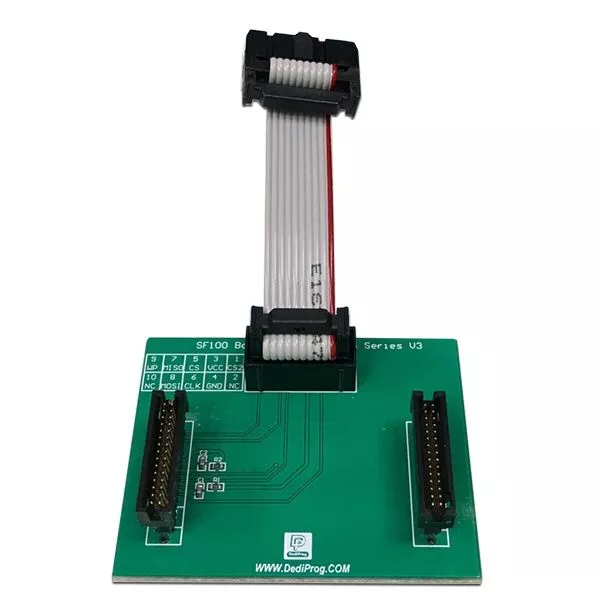

Le SF100 Bottom Board est utilisé pour permettre la programmation hors ligne pour les mémoires flash SPI via le programmateur SF100 ISP. L'utilisateur peut utiliser le câble SF100 ISP directement pour connecter la carte SF100 Bottom Board et le programmateur SF100 ISP.
| SF100 Bottom Board Pin Out | |||
|---|---|---|---|
| 1 | CS2 | NC | 2 |
| 3 | VCC | GND | 4 |
| 5 | CS | CLK | 6 |
| 7 | MISO | MOSI | 8 |
| 9 | WP | NC | 10 |
