399,00 €*
Délai de livraison : 1-2 semaines
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Description

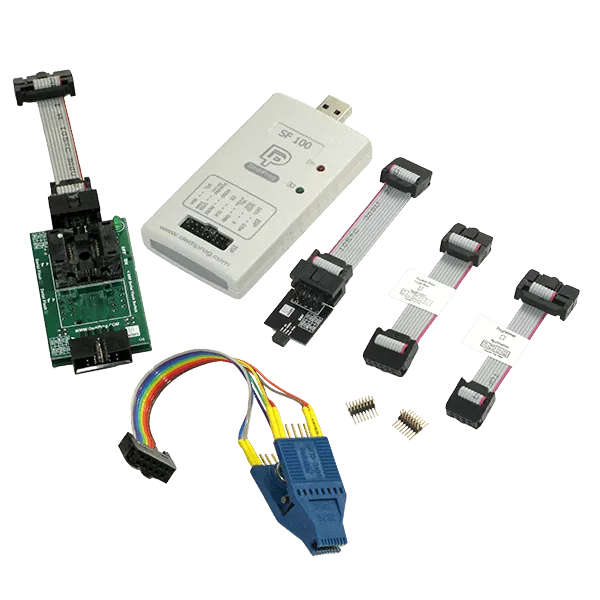

Le kit Backup Boot Flash (SO16W) est utilisé comme émulateur flash série pour un développement de code facile, afin de réduire ton temps de mise sur le marché. Le module Backup Boot Flash (inclus dans la livraison) peut être connecté à l'application via 2 méthodes différentes.
- Au boîtier flash série principal, qui est soudé sur le circuit imprimé à l'aide de notre clip test SO16W (inclus).
- À ton application 2,54mm (2X5) connecteur BBF (si l'application est conçue avec) avec le câble BBF correspondant (inclus).
Caractéristiques
- Émulateur flash série, transparent pour l'application
- Compatible avec la plupart des applications (aucune modification matérielle nécessaire)
- Désactivation automatique du flash série principal soudé sur le circuit imprimé (pas de démontage nécessaire)
- Vitesse de téléchargement des images à 1Mbits/s vers la flash SPI et lecture à 2Mbits/s
- Interface USB
- Protection contre les conflits de signaux
Applications
Ton application fonctionnera automatiquement sur la flash SPI de sauvegarde, qui est insérée dans le socle SO16W de notre outil et peut être facilement modifiée ou même mise à jour pour de nouveaux essais avec notre programmeur SF100 (inclus). Le kit est totalement transparent pour l'application et offre au développeur une grande flexibilité pour les essais de code ou les mises à jour. Le kit est souvent utilisé pour démarrer des ordinateurs défectueux et utiliser les outils Flash Utility pour mettre à jour la mémoire bios endommagée.
Note que les modules BBF ne supportent que les IC 3.3V/2.5V. Pour la programmation hors ligne uniquement, il est recommandé d'utiliser un adaptateur de socle.
Exigence matérielle
Résistance pull-up entre la broche Hold et Vcc si le flash série n'est pas retiré dans l'application (schémas disponibles sur demande).
