Description

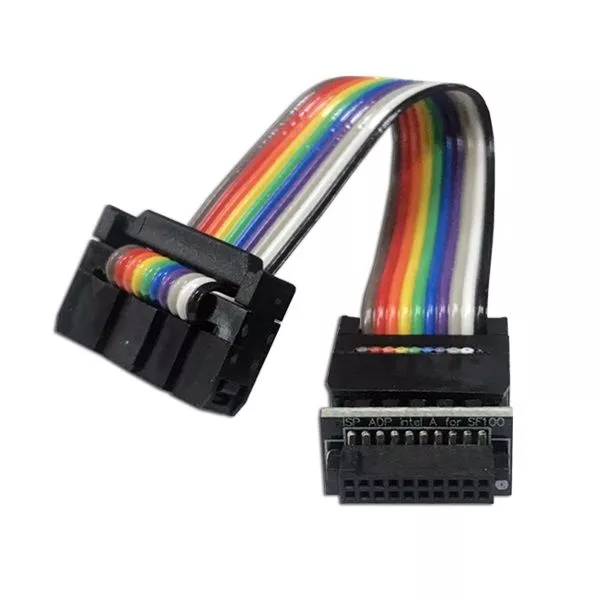

L'adaptateur ISP Intel A2 est utilisé pour connecter le SF100 à la carte mère Intel.
S'adapte au connecteur Intel 2x10 (Samtec : ASP-159358-03).
La longueur du câble est de 8 cm. Aux extrémités, il y a un en-tête 2x7 et un en-tête 2x10.
Adaptateur ISP Intel A Pin Out (2x10) | |||
---|---|---|---|
1 | Clé | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2/WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Nom Variatons | |||
---|---|---|---|
Connecteur SF100 | Adaptateur Intel | ||
Pin | Signal | Pin | Signal |
3 | I/O2 ou CS2 | 4 | CS1 |
5 | VCC | 6 | VCC |
7 | CS | 2 | CS0 |
12 | I/O3 | 3 | Réinitialisation |
