Description

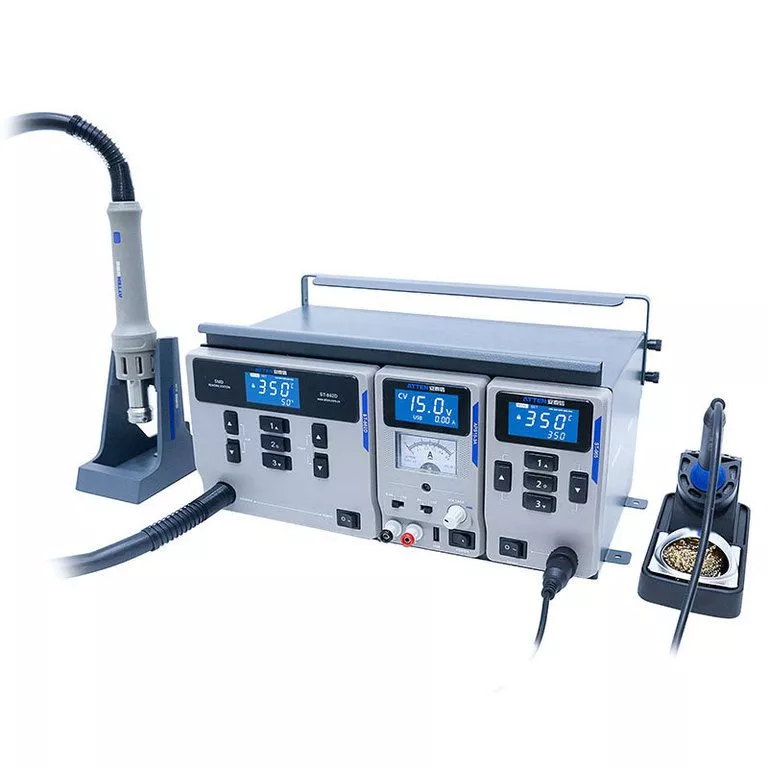

La station de réparation 3 en 1 ATTEN MS300 se compose d'une station à air chaud (ST-862D), d'une station de soudage (ST-965), d'une alimentation de laboratoire (APS15-3A) et d'un kit rack pour le transport et l'installation.
Station à air chaud ATTEN ST-862D
La station de soudage à air chaud ATTEN ST-862D est une unité d'une puissance de 1000 watts grâce à laquelle la station atteint très rapidement sa température de fonctionnement. La température peut être réglée manuellement entre 100 et 480 degrés °C ou être réglée sur l'une des trois températures définies par l'utilisateur en appuyant sur un bouton. L'appareil dispose d'un débit réglable (max. 120 L/min). Les boutons en silicone permettent de régler la température et le débit ainsi qu'une multitude de fonctions intégrées comme la fonction Auto-Sleep. En outre, le système dispose d'un système de protection contre la surchauffe et d'un bon système de refroidissement qui permet un fonctionnement très long.
Station de soudage ST-965
La station de soudage Atten ST-965 dispose d'un élément chauffant qualitatif d'une puissance de 65 watts. Le ST-965 est équipé d'un écran facile à utiliser. La station de soudage abaisse automatiquement la température à 200°C lorsqu'elle n'est pas utilisée. Cela permet de prolonger la durée de vie de la pointe à souder. Trois températures de soudage différentes sont faciles à programmer individuellement et peuvent être appelées directement en appuyant sur la touche de sélection correspondante.
La station de soudage est livrée avec un support de fer à souder. Avec une puissance de 65 watts, la pointe de la lampe à souder chauffe très rapidement, de plus, la grande stabilité de la température (2°C) permet un travail très précis. Le poste à souder est livré avec une panne ronde d'un diamètre de 0,2 mm. Tu peux consulter d'autres pannes de fer à souder dans la rubrique Accessoires.
Alimentation de laboratoire APS15-3A
L'APS15-3A est une alimentation de laboratoire réglable avec une puissance de sortie maximale de 56W. La tension peut être ajustée entre 0-15 V par étapes fines. L'intensité du courant peut être commutée entre 0,5 et 3A à l'aide d'un interrupteur. L'appareil dispose d'un écran LCD ainsi que d'un affichage analogique. Le bloc d'alimentation de la série APS a été conçu pour répondre aux besoins des techniciens de maintenance en communication, des écoles et des développeurs. Le produit utilise un schéma de tension régulée de type série avec la meilleure stabilité actuelle et est contrôlé par une puce MCU numérique. Il se caractérise par une très grande stabilité et une faible ondulation résiduelle, une utilisation et un contrôle faciles ainsi qu'une multitude de fonctions de protection, il est particulièrement adapté à l'utilisation dans l'industrie de la communication.
Caractéristiques de la station à air chaud ST-862D
- Chauffage breveté pour une montée en température rapide
- Commutable entre la température de consigne et la température réelle.
- Système de refroidissement intelligent et fonction d'arrêt retardé pour prolonger la durée de vie de la pièce à main.
- Écran LCD pour visualiser les commandes.
- Sécurité de réglage de la température, arrêt automatique programmé.
- Calibrage de la température contrôlé par MCU, compensation pour un travail constant.
- Débit élevé avec ventilateur sans balais.
- Convertible en Straight Air et Spiral Air.
- Fonction de mise en veille automatique.
Caractéristiques de la station de soudage ST-965
- Max. Puissance de 65 W, fer à souder 28 V AC
- Chauffage très rapide : de la température ambiante à 350 °C en 10 secondes environ
- Pointe à souder chauffée de l'intérieur, transfert de chaleur rapide et efficace sur toute la pointe à souder
- Contrôle de l'état de fonctionnement grâce à l'affichage à barres
- Sélection libre de la température de la panne entre 200 °C et 450 °C
- Calibrage précis de la température possible, plage de calibrage ± 50 °C
- Stabilité de la température : ± 1 °C (sans charge / étalonnage de la température contrôlé par MCU)
- Réglage de la température possible par pas de 5 degrés ou de 1 degré
- Abaissement automatique et réglable de la température pendant les pauses de soudage à 200 °C (1-120 min)
- Protection contre le déréglage de la température de la panne de soudage
- Retour sonore en cas de pression sur le bouton (désactivable)
- Conception résistante aux ESD, chauffage basse tension entièrement séparé de l'alimentation électrique
Caractéristiques de l'alimentation de laboratoire APS15-3A
- Contrôle numérique, contrôle du mode de réglage en série, faible ondulation, faible bruit et grande stabilité.
- Adapté à l'utilisation pour les appareils de communication.
- Vitesse de réponse dynamique rapide de la charge, traitement optimisé pour les appareils de communication.
- Le produit est équipé d'une fonction de protection d'arrêt-auto-récupération et d'une fonction de protection contre la surchauffe.
- Interface USB 5V indépendante, offrant une puissance de sortie de courant de 2,1 A, avec protection contre les surintensités et les courts-circuits.
- La tension et le courant peuvent être commutés sur 2 niveaux pour s'adapter à différents appareils, la tension peut être adaptée de manière dynamique.
- Fonction intégrée d'adaptation automatique de la courbe de tension, qui peut être plus adaptée à une utilisation à pleine charge.
- L'encodeur numérique adapte la tension et peut commuter entre un réglage grossier et un réglage fin, un contrôle plus précis et pour une plus longue durée de vie de l'appareil.
- Fonction de verrouillage du réglage de sortie, fonction d'avertissement qui peut empêcher efficacement un mauvais fonctionnement.
- Le contrôle intelligent du ventilateur est automatiquement contrôlé en fonction de la température de l'alimentation interne.
Spécifications techniques
Spécification de l'appareil | ST-862D |
---|---|
Puissance | 1000 watts |
Plage de température | 100℃ - 480℃ |
Précision de température (air sortant) | 35℃ |
Débit volumétrique (air) | 120 L/min (max) | 30 L /min (min) |
Plage de réglage du débit volumétrique | 10% - 100% |
Unités de température disponibles | °F / °C |
Fonction de refroidissement en attente | Oui |
Détection des erreurs | Court-circuit / élément chauffant manquant / surchauffe |
Fonction d'alarme par bip | Disponible |
Accès rapide | 3 températures et débits définis par l'utilisateur |
Compensation de la température | 50°C |
État du chauffage | Affichage sur écran LCD |
Fonction de minutage | 20s à 600s (réglable) |
Réglage de la température | 10 chiffres / 1 chiffre (réglage fin) |
Réglage du débit volumétrique | 2 chiffres / 1 chiffre (réglage fin) |
Volume | <52dB(A) |
Température de fonctionnement | 0℃~40℃ |
Modèle | ST-965 |
---|---|
Puissance | 65 watts |
Plage de température | 200°C - 450°C |
Plage de décalage de température | ±50°C |
Réglage de la température | 5 digits (par défaut)/1 digit (Fine-tuning) |
Stabilité de la température | 1°C |
Élément chauffant | Chauffage par fil de haute qualité à quatre fils avec alliage d'argent |
Protection ESD | ✓ |
Résistance à la terre | < 2 ohms |
Potentiel de terre | < 2 mV |
Dimensions | 168 x 110 x 95mm |
Poids | 2.0 Kg |
Canal | 1 |
Alimentation électrique | 230 V / 50 Hz |
RoHS | Conforme |
Modèle | APS15-3A |
---|---|
Tension d'entrée | AC 240V/230V/220V/110V/120V |
Tension de sortie | 0-5V / 0-15V (étapes doubles) |
Courant de sortie | 0,5A / 3A (deux étapes) |
Puissance de sortie | 56 W (y compris l'interface de sortie USB) |
Ondulation & bruit | cV ≤ 0,5mVrms |
Régulation de la ligne | cV ≤ 0,01% + 3mV |
Régulation de la charge | cV ≤ 0,01% + 8mV |
Précision du retour de lecture | 0.5 ± 2 digits (affichage) / Classe 2.5 (classe de pointeur de courant) |
Fonction de protection | OCP (support récupération automatique) / OHP |
Autres fonctions | Coarse tuning / fine tuning switch 5V / 15 V switch / 0,5 A- 3A switch and parameter locking |
Interface USB | Sortie fixe 5V (±5%) sortie maximale 2.1A (protection contre les surintensités, stop outputting) |
Méthode de dissipation de la chaleur | Contrôle du ventilateur intelligent |
conditions de travail | Température : 0-40°c |
RoHS | Conforme |
